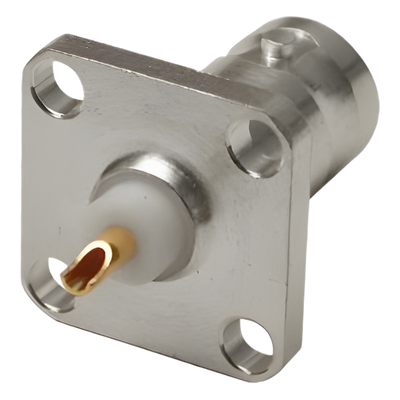

Conector BNC Hembra / Montaje Panel 4 Perforaciones / 13 mm / 50 Ω / Soldable PCB | SIERRA STORE

$ 73.79

Marca: RF INDUSTRIES,LTD

$ 73.79

SKU: RFB-1115

IVA INCLUIDO
Agotado
Producto bajo pedido. Contáctanos para confirmar disponibilidad y entrega.
Envío a México Tarifa calculada en checkout
Compra con factura CFDI 4.0
Garantía aplicable según fabricante y asesoría técnica antes de comprar.

Avísame cuando esté disponible

Te contactaremos en cuanto haya stock.
  • American Express
  • Apple Pay
  • Google Pay
  • Maestro
  • Mastercard
  • PayPal
  • Shop Pay
  • USDC
  • Visa
  • OXXO
  • SPEI
Impedancia 50 ohmios para RF de alta fidelidad
Cuerpo bronce niquelado con contacto central de oro
Aislante dieléctrico de teflón para máxima confiabilidad
Diseño soldable para conexiones directas en PCB
Compatibilidad con estándar militar UG-290A/U
Montaje en panel con 4 perforaciones de 13 mm

  • RF INDUSTRIES,LTD

    Conector N Macho para Cables con Conductor Central de AWG-11 ó 13, Tipo RG-8/U (BELDEN 8237), RG-213/U (8267), RG-214 (8268).

    RFN-1002-1S

    Precio regular $ 202.11
    IVA incluido Disponible

  • RF INDUSTRIES,LTD

    Conector UHF Macho (PL-259) para cables LP-400, RG-8/U, RG-8U-SYS, 8237, 8267, 8268, 9913, CTN-400, 7810, 8214, 7810A, RFLASH-1113

    RFU-500

    Precio regular $ 82.68
    IVA incluido Disponible

  • RF INDUSTRIES,LTD

    Conector UHF Macho (PL-259) de Anillo Plegable para Ensamblar en Cables RG-58/U, RG-142/U.

    RFU-505

    Precio regular $ 79.69
    IVA incluido Disponible

  • RF INDUSTRIES,LTD

    Conector Mini UHF Macho, 50 Ohm, de Anillo Plegable para Cables RG-58/U, RG-142/U, Niquel/Oro/Delrin.

    RFU-600-1

    Precio regular $ 46.79
    IVA incluido Disponible
  • Fuente de Poder Profesional de 12 Vcc @ 20 A / Soporta 18 Cámaras / Capacidad de Batería de Respaldo (No Incluida) / Volta...

    EPCOM POWERLINE

    Fuente de Poder Profesional de 12 Vcc @ 20 A / Soporta 18 Cámaras / Capacidad de Batería de Respaldo (No Incluida) / Voltaje de

    PLK12DC20ABK

    Precio regular $ 1,730.50
    IVA incluido Disponible

Conector BNC hembra diseñado para montaje en panel con configuración de 4 perforaciones a 13 mm, ideal para aplicaciones de radiofrecuencia en entornos profesionales de telecomunicaciones, instrumentación de prueba y sistemas de comunicación. Su construcción en bronce niquelado con contacto central de oro garantiza excelente conductividad eléctrica y resistencia a la corrosión. El aislante dieléctrico de teflón proporciona estabilidad dieléctrica superior en condiciones de temperatura variable y alta frecuencia. El diseño soldable permite integración directa en tarjetas PCB o montaje en chasis metálico según requerimientos del sistema.

Características Principales

  • Impedancia nominal de 50 ohmios para aplicaciones RF
  • Montaje en panel con brida tipo UG-290A/U
  • 4 perforaciones de montaje con centro a 13 mm
  • Construcción soldable para PCB o panel mount
  • Contacto central de oro para baja resistencia de inserción
  • Compatible con estándares BNC 50 ohmios

Especificaciones Técnicas

Tipo de Conector
BNC Hembra
Modo de Ensamble
Soldable
Estilo de Montaje
Panel, 4 perforaciones a 13 mm (UG-290A/U)
Impedancia
50 ohmios
Material del Cuerpo
Bronce niquelado
Contacto Central
Oro
Aislante Dieléctrico
Teflón
Referencia / Figura
RFB-1115 / Figura 34
Reemplazo Equivalente
UG-290A/U
Compatibilidad
Estándar BNC 50 ohmios
Configuración de Perforaciones
4 perforaciones, centro a 13 mm (0.51 pulgadas)
Tipo de Paquete
N

Aplicaciones Recomendadas

Este conector está específicamente diseñado para montaje en chasis y paneles frontales de equipos de prueba, analizadores de espectro, generadores de señal, sistemas de comunicación RF, equipos de radiodifusión y cualquier aplicación que requiera interfaz BNC 50 ohmios con alta confiabilidad mecánica y eléctrica. La configuración de 4 perforaciones asegura estabilidad mecánica superior en comparación con montajes de una sola perforación.
