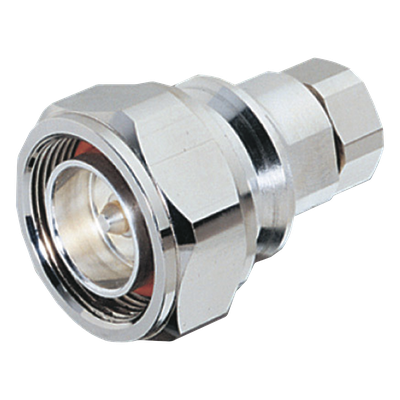

Conector Coaxial DIN 7/16 Macho / 50 Ohm / 0-7500 MHz / 1.0 kW @ 900 MHz / IMD -120 dBm / 884 Vrms | SIERRA STORE

$ 658.64

Marca: ANDREW / COMMSCOPE

$ 658.64

SKU: F4PDMV2-C

IVA INCLUIDO
Solo quedan 19
Entrega estimada en 2–3 días hábiles Confirmamos la fecha al procesar el pedido.
Envío a México Tarifa calculada en checkout
Compra con factura CFDI 4.0
Garantía aplicable según fabricante y asesoría técnica antes de comprar.
  • PayPal
  • OXXO
  • SPEI
Potencia media de 1.0 kW para transmisores de alta potencia
IMD de tercer orden -120 dBm para señales limpias en RF
Baja pérdida de inserción de 0.05 dB típica
Resistencia de contacto exterior máxima 1.50 mΩ
Tensión RF máxima 884 Vrms para aplicaciones de alto voltaje
Compatible con cable FSJ4-50B de baja pérdida

Accesorios compatibles

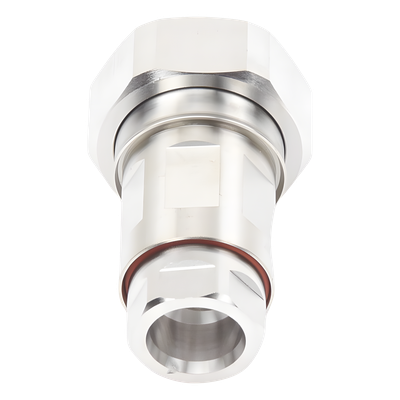

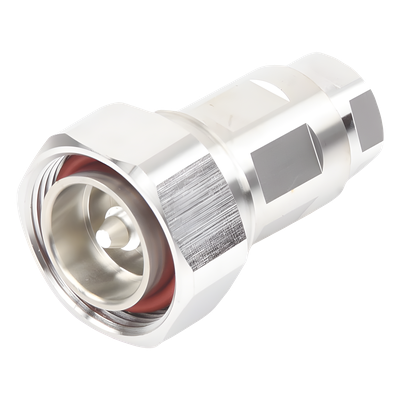

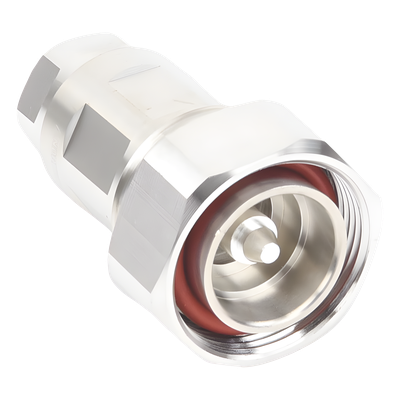

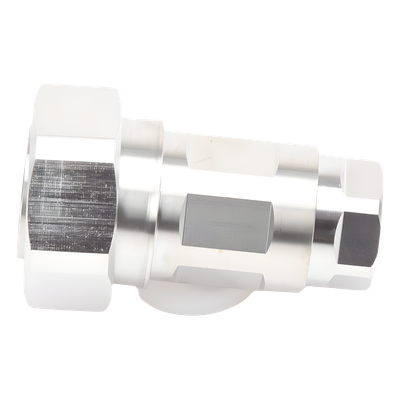

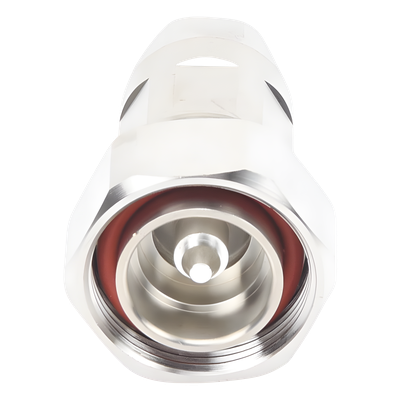

Conector coaxial DIN 7/16 macho diseñado para instalación en cable FSJ4-50B, optimizado para aplicaciones de RF de alta potencia en infraestructura de telecomunicaciones. Presenta impedancia controlada de 50 ohm con operación estable en banda de frecuencia de 0 a 7500 MHz. Su arquitectura de contactos de baja resistencia garantiza mínimas pérdidas por inserción y excelente rendimiento de intermodulación, características críticas para sistemas celulares, broadcast y enlaces de microondas donde la integridad de señal y la confiabilidad eléctrica son prioritarias.

Características Generales

  • • Conector DIN 7/16 macho para cable FSJ4-50B
  • • Impedancia: 50 ohm (conector y cable)
  • • Banda de frecuencia operativa: 0 – 7500 MHz
  • • Potencia media: 1.0 kW @ 900 MHz
  • • Potencia pico máxima: 15.60 kW
  • • IMD de 3er orden típico: -120 dBm @ 910 MHz
  • • Método de prueba IMD: dos portadoras de +43 dBm
  • • Tensión RF máxima: 884.00 Vrms
  • • Voltaje de prueba DC: 2500 V
  • • Resistencia de contacto exterior máxima: 1.50 mΩ
  • • Resistencia de contacto interior máxima: 0.80 mΩ
  • • Resistencia de aislamiento mínima: 5000 mΩ
  • • Pérdida de inserción típica: 0.05 dB
  • • Fórmula de pérdida de inserción: 0.05√freq (GHz)
  • • Efectividad de blindaje: -110 dB

Desempeño Eléctrico

  • Impedancia: 50 ohm
  • Banda de frecuencia: 0 – 7500 MHz
  • Potencia media: 1.0 kW @ 900 MHz
  • Potencia pico máxima: 15.60 kW
  • IMD 3er orden: -120 dBm @ 910 MHz
  • Método IMD: dos portadoras +43 dBm
  • Tensión RF máxima: 884.00 Vrms
  • Voltaje prueba DC: 2500 V
  • Pérdida inserción: 0.05 dB típica
  • Fórmula pérdida: 0.05√freq (GHz)
  • Blindaje: -110 dB

Resistencias de Contacto

  • Contacto exterior máx.: 1.50 mΩ
  • Contacto interior máx.: 0.80 mΩ
  • Aislamiento mín.: 5000 mΩ

Información Adicional

  • Cable compatible: FSJ4-50B
  • Tipo: DIN 7/16 macho
  • Nota: Fórmula no aplicable para guía de onda elíptica
