• ARDUINO LLC - AFX-00006 - Módulo de Expansión Digital PLC / 16 Entradas Híbridas Programables / 8 Relés SSR 3A / Conmutación 20 µs / Daisy-Chain 5 Módulos /

Módulo de Expansión Digital PLC / 16 Entradas Híbridas Programables / 8 Relés SSR 3A / Conmutación 20 µs

$ 4,669.53

Marca: ARDUINO LLC

$ 4,669.53

SKU: AFX-00006

IVA INCLUIDO
Solo quedan 5
5 piezas disponibles Entrega estimada en 2–3 días hábiles Enviamos a todo México por paquetería.
Envío a todo México $174 · 2 a 3 días hábiles
Compra con factura CFDI 4.0
Garantía aplicable según fabricante y asesoría técnica antes de comprar.

PDF con la cantidad elegida · precio con IVA · vigencia 30 días

  • PayPal
  • OXXO
  • SPEI
ARDUINO LLC - AFX-00006 - Módulo de Expansión Digital PLC / 16 Entradas Híbridas Programables / 8 Relés SSR 3A / Conmutación 20 µs / Daisy-Chain 5 Módulos /
Conmutación ultra rápida de 20 µs activación y 200 µs desactivación para alta frecuencia de switching
16 entradas híbridas configurables 0-24V digital o 0-10V analógica según aplicación
8 salidas SSR Finder de 3A en 24VDC libres de desgaste mecánico para mayor durabilidad
Expansión escalable en cadena de hasta 5 módulos para arquitecturas flexibles
Compatibilidad con lenguajes IEC 61131-3 y entorno Arduino para programación versátil
Operación en rango industrial -20°C a +50°C para entornos exigentes de automatización

Arduino PRO + Industrial High-Speed Automation

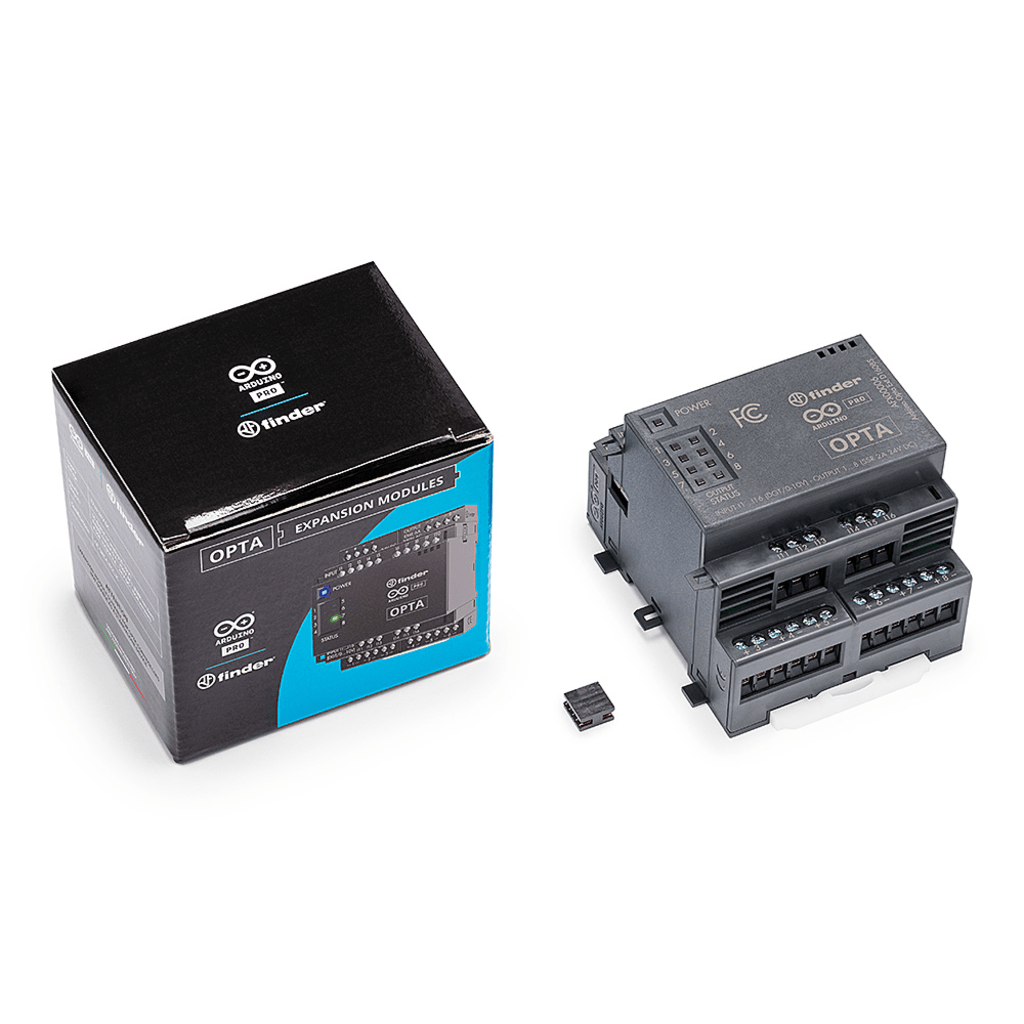

Arduino® Opta® Digital Expansion SSR

El módulo de expansión digital de estado sólido de grado industrial definitivo desarrollado en colaboración con Finder® para el micro PLC Arduino Opta®. Diseñado para aplicaciones de alta frecuencia de conmutación y libre de desgaste mecánico, este dispositivo expande su arquitectura mediante 16 entradas analógicas/digitales configurables y 8 salidas a relé estático SSR de respuesta ultra veloz.

✓ 16 Entradas Híbridas Programables (0-24V Digital / 0-10V Analógica) ✓ 8 Salidas a Relé de Estado Sólido Finder® (3A / 24VDC) ✓ Conmutación Ultra Rápida (Activación en 20 µs / Desactivación en 200 µs) ✓ Conexión en Cadena Daisy-Chain de Hasta 5 Módulos

Especificaciones Técnicas

Compatibilidad y Software

• Diseñado específicamente para ampliar las capacidades del micro PLC Arduino Opta®.
• Soporte total en Arduino PLC IDE para programación nativa bajo el estándar IEC 61131-3.
• Permite programar flujos lógicos en Ladder, FBD, ST, SFC e IL.
• Compatibilidad total fuera de línea a través de Arduino Desktop IDE.
• Sincronización en la nube mediante el entorno Arduino Cloud Editor.
• Utiliza la arquitectura de la librería oficial Arduino_Opta_Blueprint.

Especificaciones de Entrada

• 16 entradas híbridas configurables vía software como analógicas o digitales.
• Voltaje en modo digital: 0-24 V con frecuencia de muestreo de 300 Hz.
• Umbrales de lógica digital: VIL máx: 4 VDC y VIH mín: 5.9 VDC.
• Corriente de entrada digital: 4.12 mA a 24 V y 2.05 mA a 10 V.
• Voltaje analógico configurable por software: 0-10 V o 0-24 V.
• Impedancia de entrada fija de 5.85 kΩ con protección de sobretensión hasta 40 V.

Muestreo Analógico de Borde

• Convertidor analógico a digital integrado con resolución nativa de 14 bits.
• Valor de bit menos significativo analógico (LSB): 1.733 mV.
• Precisión del muestreo de instrumentación: +/- 5%.
• Tasa de repetibilidad de lectura estable en canal analógico: +/- 2%.
• Ideal para la fusión de datos de sensores analógicos de bucle de voltaje.
• Terminales de entradas compartidas para optimizar el cableado en tablero.

Salidas a Relé de Estado Sólido

• 8 salidas a relés de estado sólido (SSR) tipo Normalmente Abierto (NO - SPST).
• Voltaje nominal de la etapa de conmutación estática: 24 VDC.
• Rango de voltaje de conmutación operativo continuo: 1.5 VDC a 30 VDC.
• Voltaje de bloqueo máximo absoluto soportado por el semiconductor: 33 VDC.
• Corriente máxima continua por relé: 3 A (corriente continua por terminal: 3 A).
• No incluye protección contra cortocircuito; requiere fusible externo obligatorio.

Rendimiento Estático de Conmutación

• Corriente pico máxima admitida por el relé estático: 50 A (durante 10 ms).
• Carga nominal industrial bajo categoría de aplicación DC13: 36 W.
• Corriente mínima de conmutación: 1 mA; Corriente de fuga en estado OFF: 0.001 mA máx.
• Caída de voltaje máxima en estado activo ON-state: 0.4 V máx.
• Tiempos de respuesta ultra veloces: 0 a 1 en 0.02 ms; 1 a 0 en 0.2 ms.
• Vida útil eléctrica a carga nominal: superior a 10 millones de ciclos de conmutación.

Alimentación y Chasis Industrial

• Voltaje de alimentación del sistema: 12-24 VDC (rango admisible: 10.2-27.6 VDC).
• Consumo de potencia del módulo de expansión sumamente bajo: máximo 3 W.
• Protecciones eléctricas activas contra inversión de polaridad y sobretensión (+20%).
• Puerto de comunicación auxiliar trasero dedicado para acople en cascada Daisy-chain.
• Grado de protección IP20 con grado de contaminación 2 (normativa IEC 61010).
• Chasis rígido para riel DIN operativo en temperaturas de -20 °C a 50 °C.

Capacidades Avanzadas de Hardware

Conmutación Estática de Alta Velocidad Libre de Desgaste

• Al integrar relés de estado sólido (SSR) fabricados por Finder®, el módulo elimina por completo los arcos eléctricos, rebotes mecánicos y desgastes por fricción física internos.
• Su velocidad de respuesta de activación de tan solo 0.02 ms (20 µs) multiplica el rendimiento frente a los relés tradicionales, permitiendo lazos de control síncronos de alta frecuencia.
• Provee una vida útil eléctrica virtualmente ilimitada que supera los 10 millones de ciclos de operación continua a carga nominal.

Flexibilidad Lógica de Entradas de 14 bits

• Optimiza el espacio dentro del tablero eléctrico al unificar 16 bornes que pueden configurarse dinámicamente mediante software como lazos binarios digitales a 24V o canales analógicos.
• El convertidor analógico a digital de 14 bits lee variaciones de tensión con un paso micrométrico de 1.733 mV por LSB en rangos de 0-10V o 0-24V.
• Habilita la fusión de datos de instrumentación compleja (sensores de presión, caudal o temperatura) junto a entradas digitales tradicionales.

Escalabilidad Modular en Cadena Daisy-Chain

• Su puerto de comunicación auxiliar lateral simplifica la adición de hardware mediante acoplamientos pasantes directos que prescinden del uso de puentes cableados externos.
• Permite enlazar en serie una cadena de hasta 5 módulos de expansión distribuidos por cada micro PLC Arduino Opta® principal de forma completamente transparente.
• Facilita expandir la infraestructura física de automatización de procesos hasta alcanzar un arreglo masivo de 96 entradas y 48 salidas lógicas controladas bajo un mismo bus.

Tutoriales y Notas de Aplicación Oficiales

Centro de Soporte Hardware Arduino Opta

Repositorio central y pilar permanente de soporte para la línea de automatización Opta. Provee acceso directo a esquemáticos eléctricos de la portadora, guías de montaje físico en riel DIN y hojas de datos técnicas completas.

Ver Hub de Hardware →

Configuración del Arduino PLC IDE

Guía práctica oficial para compilar proyectos bajo la normativa estándar industrial IEC 61131-3. Descarga el entorno de desarrollo y aprende a mapear las variables lógicas de los bloques lógicos de extensión.

Ver Descarga de Software →

Sincronización Industrial Arduino Cloud

Nota de aplicación para llevar el control HMI de los relés estáticos SSR y la telemetría analógica de 14 bits a la nube. Diseña tableros de control web en vivo y monitorea de forma remota tus procesos industriales.
