Interfaz para radios móviles ICOM y sistemas simplex
Conector DB-25 de 25 pines con 11 posiciones usadas
Configuración específica +VCC, COR, audio RX/TX, tierra y PTT
Cableado con colores identificados para fácil instalación
Puente entre pines 10 y 11 con resistencia 100KΩ
Diseñado para integración con ECHO-R100 y EDM-3

Accesorios compatibles

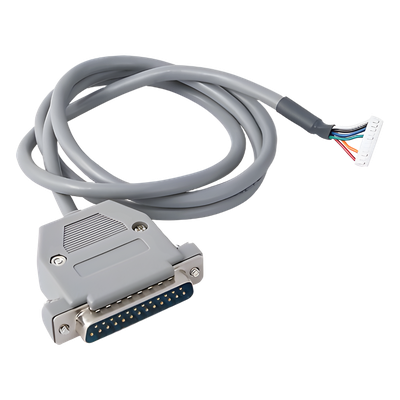

Descripción del Arnes IRR-25S

Arnes de conexión diseñado por SYSCOM para la interfase entre radios móviles ICOM y sistemas simplex como Echo-R100 y EDM-3.

Este arnés proporciona conexión de 11 posiciones con configuración específica para compatibilidad con equipos simplex.

Configuración de Conexión

  • 1 (Rojo): +VCC (pines 1 y 2)
  • 3 (Naranja): COR (pin 9)
  • 7 (Verde): Audio RX (DISC) (pin 13)
  • 9 (Azul): Audio TX (MIC) (pin 12)
  • 10 (Negro): Tierra (pines 14 al 25) - Malla
  • 11 (Blanco): PTT (pin 7)

Componentes Adicionales

  • Puente de conexión: Entre pines 10 y 11
  • Resistencia: 100K, ¼ W (pines 1 y 9)
Especificaciones Técnicas
  • Tipo: Arnés de conexión
  • Conector: DB-25 de 25 pines
  • Posiciones utilizadas: 11 posiciones
  • Aplicación: Interfaz entre radios móviles ICOM y sistemas simplex
Aplicaciones
  • Interfaz con sistema simplex Echo-R100
  • Conexión con sistema EDM-3
  • Integración con radios móviles ICOM
