Circuito Integrado / Tranceptor RS-232 / +5V / 2 Drivers / 2 Receivers / SOIC16 | SIERRA STORE

$ 90.13

Marca: SYSCOM

$ 90.13

SKU: MAX202CSE-ND

IVA INCLUIDO
Solo quedan 10
Entrega estimada en 2–3 días hábiles Confirmamos la fecha al procesar el pedido.
Envío a México Tarifa calculada en checkout
Compra con factura CFDI 4.0
Garantía aplicable según fabricante y asesoría técnica antes de comprar.
  • PayPal
  • OXXO
  • SPEI
Bomba de carga integrada sin capacitores externos
Histeresis de entrada de 0.2-1.0V para inmunidad al ruido
Velocidad de datos hasta 120 kbps
Corriente de alimentación típica de 11-20 mA
Rango de temperatura de 0°C a +70°C
Tensión de salida del driver de ±5V mínimo / ±8V típico

Accesorios compatibles

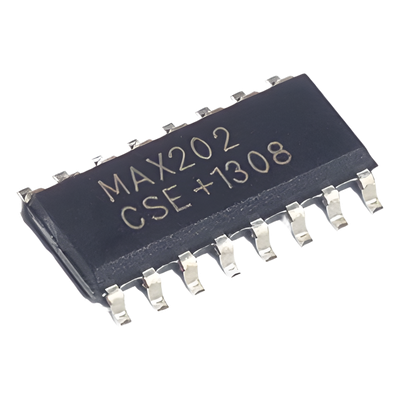

Este circuito integrado tranceptor RS-232 opera con alimentación de +5V y está encapsulado en formato SOIC16 para facilitar su integración en diseños de PCB compactos. Incorpora 2 drivers y 2 receptores que permiten establecer comunicación serial full-duplex conforme al estándar EIA/TIA-232. Su arquitectura incluye una bomba de carga integrada que genera las tensiones de salida bipolar necesarias sin requerir componentes externos adicionales, simplificando el diseño del circuito impreso y reduciendo el costo total de la solución.

El dispositivo está optimizado para aplicaciones con restricciones de potencia, consumiendo típicamente entre 11 y 20 mA durante operación normal. La histeresis programable en las entradas del receptor, combinada con umbrales definidos en 0.8V (bajo) y 1.7V (alto), proporciona excelente inmunidad ante señales ruidosas y transiciones lentas de línea. Soporta velocidades de transferencia de datos hasta 120 kbps, siendo adecuado para interfaces de módems, periféricos industriales y equipos de instrumentación.

Características Principales

  • Tranceptor RS-232 con alimentación única de +5V ±10%
  • Encapsulado SOIC16 para montaje superficial compacto
  • 2 drivers y 2 receptores independientes
  • Bomba de carga integrada elimina capacitores externos
  • Operación eficiente con baja dissipación de potencia
  • Diseño compacto para aplicaciones con restricciones de espacio

Especificaciones Técnicas

Alimentación
+5V ±10%
Corriente: 11-20 mA (típico)
Canales
2 Drivers / 2 Receivers
Configuración full-duplex
Velocidad de Datos
120 kbps máximo
Compatible con estándar RS-232
Temperatura de Operación
0°C a +70°C
Rango comercial
Resistencia de Entrada RS-232
3-7 kΩ
Carga estándar para líneas de recepción
Umbral del Receptor
0.8V (bajo) / 1.7V (alto)
Histeresis: 0.2-1.0V
Tensión de Salida del Driver
±5V mínimo / ±8V típico
Cumple requisitos RS-232
Resistencia de Salida del Driver
300Ω
Impedancia de salida limitada

Beneficios para el Diseño

La integración de la bomba de carga elimina la necesidad de inductores o transformadores para generar las tensiones negativas requeridas por el estándar RS-232, reduciendo el área de PCB y el número de componentes pasivos. La topología SOIC16 permite inspección visual automatizada y soldadura por reflujo, acelerando la manufactura en volumen. La baja corriente de alimentación lo hace compatible con fuentes alimentadas por batería o interfaces USB sin requerir reguladores adicionales de alta capacidad.
