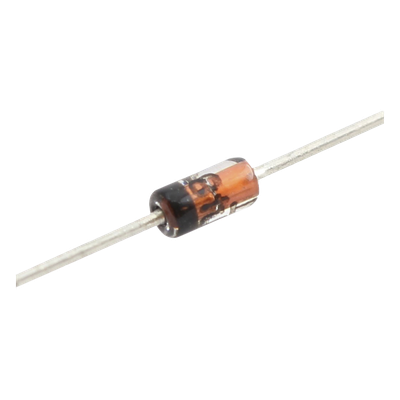

Diodo de Conmutación / 300 mA / 75 V / 0.5 W / 4.0 ns / DO-35 | SIERRA STORE

$ 10.59

Marca: SYSCOM

$ 10.59

SKU: 1N4148

IVA INCLUIDO
Solo quedan 10
Entrega estimada en 2–3 días hábiles Confirmamos la fecha al procesar el pedido.
Envío a México Tarifa calculada en checkout
Compra con factura CFDI 4.0
Garantía aplicable según fabricante y asesoría técnica antes de comprar.
  • PayPal
  • OXXO
  • SPEI
Recuperación ultrarrápida de 4.0 ns para circuitos de alta frecuencia
Capacitancia de 4.0 pF que minimiza pérdidas en conmutación
Rango térmico operativo de -55°C a +175°C para entornos extremos

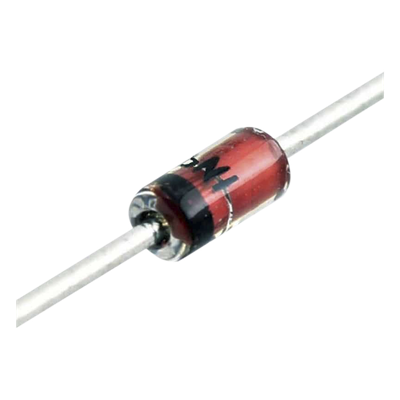

Encapsulado DO-35 de vidrio hermético con marcaje de polaridad visible
Corriente inversa de 5.0 μA que reduce fugas en estado de bloqueo
Dimensiones compactas de 4.56 x 1.91 mm para diseños de alta densidad

Accesorios compatibles

Diodo de conmutación de propósito general diseñado para aplicaciones de alta velocidad en circuitos electrónicos. Ofrece un tiempo de recuperación inversa de 4.0 nanosegundos que permite operación eficiente en frecuencias elevadas. Su baja capacitancia de 4.0 pF y corriente inversa mínima de 5.0 μA garantizan pérdidas reducidas durante la conmutación. El encapsulado DO-35 de vidrio hermético proporciona protección ambiental y estabilidad térmica en un rango operativo de -55°C a +175°C. Adecuado para circuitos de protección, rectificación de señal y aplicaciones de conmutación rápida en equipos de telecomunicaciones, instrumentación y sistemas de control industrial.

Características Generales

  • • Corriente directa máxima (IF): 300 mA
  • • Voltaje inverso máximo (VRRM): 75 V
  • • Disipación de potencia (PD): 0.5 W
  • • Tiempo de recuperación inversa (trr): 4.0 ns
  • • Encapsulado: DO-35 (DO-204AH)
  • • Capacitancia total: 4.0 pF a 1 MHz
  • • Corriente inversa: 5.0 μA (VR = 75 V)
  • • Voltaje de ruptura: 75 V (IR = 5.0 μA)
  • • Voltaje directo: 1.0 V (IF = 10 mA)
  • • Marcaje de polaridad: banda negra en cátodo

Especificaciones Eléctricas

  • Corriente directa máxima: 300 mA
  • Corriente inversa: 5.0 μA (VR = 75 V)
  • Voltaje de ruptura: 75 V (IR = 5.0 μA)
  • Voltaje directo: 1.0 V (IF = 10 mA)
  • Capacitancia total: 4.0 pF (VR = 0, f = 1.0 MHz)

Especificaciones Mecánicas y Térmicas

  • Tipo de empaque: DO-35 (DO-204AH)
  • Peso: 0.137 g
  • Dimensiones: 4.56 x 1.91 mm (diámetro x longitud)
  • Material: vidrio hermético
  • Temp. almacenamiento: -65°C a +200°C
  • Temp. operación: -55°C a +175°C

Información de Identificación

  • Modelo: 1N4148
  • Marcaje: banda negra en cátodo
  • Categoría: diodo de conmutación
  • Potencia disipación: 0.5 W
  • Tiempo recuperación: 4.0 ns
