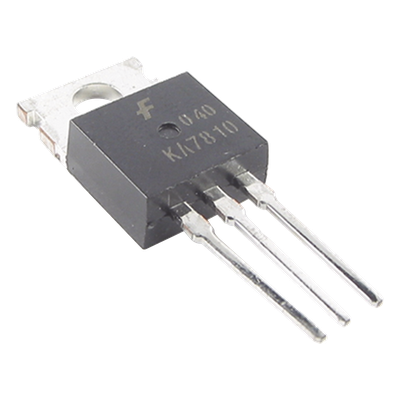

Regulador de Voltaje Lineal / Salida 10 V / 1 A / Encapsulado TO-220 / Protección Térmica y Cortocircuito | SIERRA STORE

$ 13.35

Marca: SYSCOM

$ 13.35

SKU: KA7810

IVA INCLUIDO
Solo quedan 16
Entrega estimada en 2–3 días hábiles Confirmamos la fecha al procesar el pedido.
Envío a México Tarifa calculada en checkout
Compra con factura CFDI 4.0
Garantía aplicable según fabricante y asesoría técnica antes de comprar.
  • PayPal
  • OXXO
  • SPEI
Regulación precisa de 9.5 a 10.5 V para alimentación estable de dispositivos de video
Protección térmica integrada que evita daños por sobrecarga prolongada
Protección contra cortocircuitos con limitación de corriente a 250 mA
Tensión de dropout de 2 V que permite operación con fuentes de 12.5 V mínimo
Rango operativo extendido de -40°C a +125°C para entornos industriales
Encapsulado TO-220 con disipación térmica eficiente para montaje en PCB

Accesorios compatibles

Regulador de voltaje lineal de salida fija de 10 V con capacidad de corriente de hasta 1 A, diseñado para aplicaciones de alimentación en sistemas de video vigilancia, video porteros y monitores. Incorpora regulación interna con protección térmica contra sobrecarga y protección contra cortocircuitos que limita la corriente a 250 mA en condición de falla. El encapsulado TO-220 permite disipación térmica eficiente y montaje mecánico estable en tarjetas de circuito impreso. Su tensión de dropout de 2 V a corriente nominal permite operación con fuentes de alimentación de 12.5 V o superior, manteniendo regulación de línea entre 10-200 mV y regulación de carga entre 12-400 mV. El dispositivo opera en rango de temperatura industrial de -40°C a +125°C con corriente en reposo de 5.1-8.0 mA.

Características Generales

  • • Voltaje de salida regulado: 10 V (rango 9.5 a 10.5 V)
  • • Corriente de salida máxima: 1 A
  • • Encapsulado: TO-220 para montaje con disipador
  • • Protección térmica contra sobrecarga integrada
  • • Protección contra cortocircuitos (limitación a 250 mA)
  • • Protección del área operativa segura del transistor de salida
  • • Tensión de dropout: 2 V a 1 A de corriente
  • • Corriente pico: 2.2 A

Desempeño Eléctrico

  • Voltaje de salida: 9.5 a 10.5 V (5 mA a 1 A, P ≤ 15 W)
  • Regulación de línea: 10-200 mV (Vi = 12.5 V a 25 V)
  • Regulación de carga: 12-400 mV (Io = 5 mA a 1.5 A)
  • Corriente en reposo: 5.1-8.0 mA
  • Tensión de dropout: 2 V (Io = 1 A)
  • Protección cortocircuito: 250 mA
  • Corriente pico: 2.2 A
  • Rizado: Especificado en hoja de datos

Límites Máximos y Ambientales

  • Vi (5V a 18V): 35 V máximo
  • Vi (24V): 40 V máximo
  • Temperatura operativa: -40°C a +125°C
  • Temperatura almacenamiento: -65°C a +150°C
  • Encapsulado: TO-220
  • Disipación máxima: 15 W

Contenido del Paquete

  • • Regulador de voltaje KA7810
  • • Encapsulado TO-220
