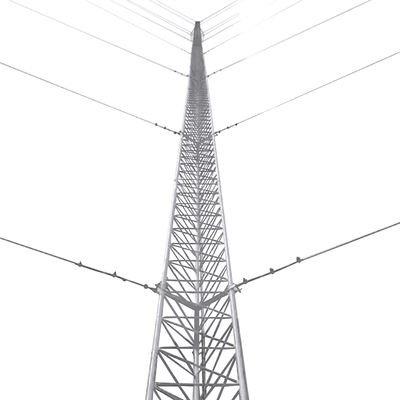

Kit de Torre Arriostrada de Techo de 6 m con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida). | SIERRA STORE

Precio regular: $ 6,157.00

Marca: SYSCOM TOWERS

Precio regular: $ 6,157.00

SKU: KTZ-30E-006P

IVA INCLUIDO

Producto bajo pedido Contáctanos para confirmar tiempo de entrega.

Cantidad

🚚 Envío $150 MXN a toda la República Mexicana · Paquetes >15 kg: costo final sujeto a cotización con paquetería

🏪 Recolección en tienda (Nogales) — $0 · Listo en 2-3 días hábiles tras confirmar pago

🛡️ Garantía incluida + Asesoría técnica gratis

🏢 28 años de experiencia — Desde 1998 en el mercado

Distribuidor autorizado · Factura CFDI 4.0

¿Cómo Aterrizar Equipo en Torre?Diagrama de Aterrizaje y Pararrayo Dipolo Rev. 001 Diagrama de Aterrizaje y Pararrayo KDA05 Diagrama Diámetro de Protección de un Pararrayo KDA.HOJA DE ESPECIFICACIONES STZ-30 REV.002 MEDIDAS BÁSICAS STZ-30 Preguntas Frecuentes Torres SYSCOM

Descripción del producto

Kit de Torre Arriostrada de Techo de 6 m con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida). disponible en Sierra Store. Envío gratis a todo México. Compra en línea con garantía y soporte técnico.

Características Destacadas:

Producto elaborado Bajo Normativa ISO 9001:2015.
Gran Elevación / Bajo costo.
100% Inspección de Ensamble Tramo - Tramo.
Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633.
Ideal para zonas secas libre de corrosión

Características Físicas:

Carga Axial Máxima: 200 Kg.
Altura: 6 metros (2 tramos).
Resistencia al viento: 200 km /hr.
Protección anticorrosiva: Galvanizado Electrolítico (AST B-633).
Aplicación: Intemperie (Zonas desérticas o baja humedad)

Incluye los siguientes componentes:

Cantidad	Modelo	Descripción
2	STZ30	Tramo de torre de 30 cm de ancho de cara.
1	SCZ30P	Copete de torre de 30 cm con opresor para pararrayo.
1	SBA30	Base para torre de 30 cm.
1	SAB30	Ancla para base de torre.
1	SJB30	Brida de sujeción de Retenida.
3	SAP01	Ancla de losa o pared para Retenida.
6	CUELLO-14-HDG	Cuello para cable de retenida
18	NUDO-316-FJG	Abrazadera tipo perro de 3/16'.

No incluye cable de retenida. Se recomiendan 32 metros de retenida de 1/8' (SRET-318-CAM ) o diámetros superiores.

No incluye Tensores. Se recomiendan 3 tensores de 1/2' x 6'. (TEN1/2X6OGJ o TEN1/2X6OQJ).

**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Accesorios complementarios (No incluidos):

Sistema de Señalización/Iluminación (No incluido):

Cantidad	Modelo	Descripción
2	EIGSLSE	Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810.
2	HLU3R2	Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

Sistema de línea de vida (No incluido):

Cantidad	Modelo	Descripción
1	SHE-LV	Par de herrajes de sujeción
1	S-GULV	Guía para línea
9	SRET-338	Cable de 3/8'
6	NUDO-38FJG	Nudo forjado 3/8'
2	CUELLO-38-HDG	Cuello 3/8'
1	TRY-ACC-SLIDER	(Opcional) Carro de Seguridad para Instalador.
1	SYS-USA7B	(Opcional) Arnés de Suspención.

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

¡Nuevo! Kit Pararrayo + Tierra física con Cable. Marca LINKEDPRO (No incluido)

KLP-TZ06-PRO.- ¡Todo incluido! Ideal para torres de 6 m con dipolo corona, cableado y electrodos con .

O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido):

Cantidad	Modelo	Descripción
1	TG45AB	Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
1	S610	Registro plástico.
3	TGCR11	Conector de Ojo
2	TGAB18	Conector para Varilla
1	TGBUSG10	Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado paraTorre (No incluido):

Cantidad	Modelo	Descripción
1	TGTDPC	Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
1	TG45AB	Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM), brújula y nivel.
1	S610	Registro plástico chico.
1	ANTIOX	Aerosol para protección de terminales.
3	TGCR11	Conector de Ojo.
2	TGAB18	Conector para Varilla.
4	TGAC	Aislador para torre.

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.

Recomendaciones:

Asegúrese de que la instalación sea realizada por un profesional capacitado.
Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.

Diagrama Representativo: Instalación de Retenida Versión 2.0
