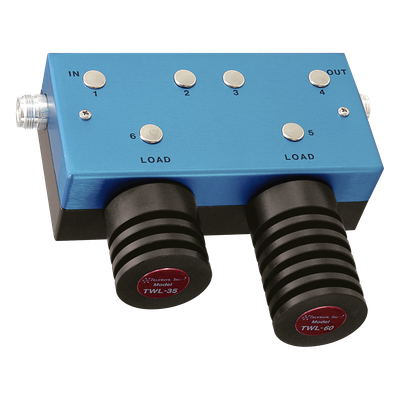

Aislador doble de ferrita diseñado para sistemas de radio VHF en el rango de 118-174 MHz. Proporciona aislamiento superior de 70 dB para prevenir intermodulación y proteger transmisores de alta potencia contra daños por reflexión de energía. La sintonía ajustable de ±4 MHz permite optimizar el rendimiento en frecuencias específicas de operación. Con pérdida por inserción típica de tan solo 0.8 dB, minimiza la degradación de señal en la cadena de transmisión. Incluye dos cargas terminales TWL-35 para operación dual completa.
Características Principales
- Aislamiento típico 70 dB, mínimo garantizado 60 dB
- Rango de frecuencia 118-174 MHz con sintonía ±4 MHz
- Potencia de entrada hasta 100 W con ciclo de trabajo variable
- Pérdida por inserción típica de 0.8 dB
- Conectores N hembra para conexión segura y confiable
- Diseño compacto de 16.5 x 11.5 x 5 cm (6.5 x 4.5 x 2 in)
Especificaciones Técnicas
RF y Rendimiento
Banda de frecuencia: 118-174 MHz
Rango de sintonía (típico): ±4 MHz
Tipo de aislador: Dual
Aislamiento: 70 dB típico / 60 dB mínimo
Pérdida por inserción: 0.8 dB típica
Impedancia: 50 Ω
VSWR típica: 1.25:1
Potencia y Ciclo de Trabajo
Potencia de entrada máxima: 100 W
100 W: 60% ciclo de trabajo
80 W: 80% ciclo de trabajo
60 W: 100% ciclo de trabajo
Mecánico y Ambiental
Conectores: N hembra
Cargas incluidas: 2 TWL-35
Rango de temperatura: -30 °C a +60 °C
Dimensiones: 16.5 x 11.5 x 5 cm (6.5 x 4.5 x 2 in)
Peso: 2.7 kg
Peso para envío: 3.2 kg
Aplicaciones
Los aisladores de ferrita previenen la intermodulación y protegen los transmisores de alta potencia contra daños causados por reflexión de energía hacia la etapa de salida. Ideales para instalaciones de radio VHF, sistemas de comunicaciones críticas, broadcast y aplicaciones donde la integridad del transmisor y la pureza espectral son prioritarias.
