$ 2,023.90

Marca: MICROLAB

$ 2,023.90

SKU: CK-59N

IVA INCLUIDO
Agotado
Producto bajo pedido. Contáctanos para confirmar disponibilidad y entrega.
Envío a México Tarifa calculada en checkout
Compra con factura CFDI 4.0
Garantía aplicable según fabricante y asesoría técnica antes de comprar.

Avísame cuando esté disponible

Te contactaremos en cuanto haya stock.
  • PayPal
  • OXXO
  • SPEI
Acoplador direccional / 30dB / 694-2700 MHz / 50W / Conector N hembra / Diseño microstrip | SIERRA STORE Acoplador direccional / 30dB / 694-2700 MHz / 50W / Conector N hembra / Diseño microstrip | SIERRA STORE
Acoplador direccional / 30dB / 694-2700 MHz / 50W / Conector N hembra / Diseño microstrip | SIERRA STORE Acoplador direccional / 30dB / 694-2700 MHz / 50W / Conector N hembra / Diseño microstrip | SIERRA STORE
Acoplamiento preciso de 30dB con mínimas reflexiones
Cobertura multibanda de 694 a 2700 MHz
Potencia promedio de 50W para estaciones base
Conectores N hembra para instalación estándar
Dieléctrico de aire que reduce pérdidas por disipación
Directividad mínima de 19dB para separación de señales

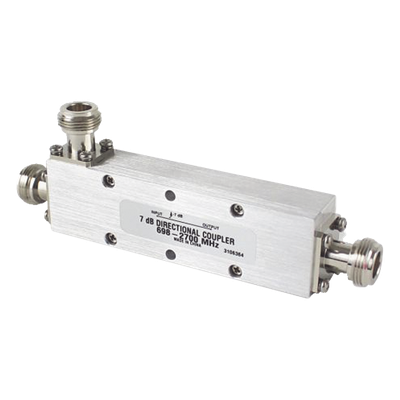

Los acopladores direccionales de la serie CK de MICROLAB emplean un diseño de microstrip de cuarto de onda multisección para aplicaciones en interiores, cubriendo todas las bandas inalámbricas de 694 a 2700 MHz. Estas unidades acoplan una fracción definida de señal con reflexiones y pérdidas mínimas, permitiendo su uso con antenas multibanda, sistemas de cable con fugas y estaciones base inalámbricas. Gracias a las uniones de soldadura mínimas y el dieléctrico de aire, la pérdida por disipación se ha reducido significativamente mejorando la confiabilidad operativa. Además, pueden funcionar como divisores desiguales o tappers, especificados por la relación de potencia entre sus salidas.

Características principales

  • Acoplamiento de 30dB con mínimas pérdidas de inserción
  • Rango de frecuencia 694-2700 MHz para cobertura multibanda
  • Potencia promedio de 50W para aplicaciones de alta demanda
  • Conectores tipo N hembra para compatibilidad estándar RF
  • Diseño con dieléctrico de aire que minimiza pérdidas por disipación
  • Directividad mínima de 19dB para excelente separación de señales
  • Arquitectura microstrip de cuarto de onda multisección
  • Uniones de soldadura mínimas para mayor confiabilidad
  • Operación como divisor desigual o tapper según requerimiento

Especificaciones técnicas

Acoplamiento
30 dB
Rango de frecuencia
694 - 2700 MHz
Potencia promedio
50 W
Conectores
Tipo N hembra
Directividad mínima
19 dB
Tecnología
Microstrip cuarto de onda
Dieléctrico
Aire
Aplicación
Interiores
Funciones adicionales
Divisor desigual / Tapper

Aplicaciones típicas

Estaciones base inalámbricas
Monitoreo de señal y mediciones de potencia en sistemas celulares y de telecomunicaciones.
Antenas multibanda
Distribución de señal en sistemas que operan en múltiples bandas de frecuencia simultáneamente.
Sistemas de cable con fugas
Aplicaciones en túneles, minas y edificios donde se requiere cobertura radiada controlada.
