Acoplador direccional de 694-3800 MHz para DAS
Diseño de línea de microcinta con mínimas pérdidas
Baja PIM garantizada &lt; -155 dBc
Potencia promedio de 300 W
Clasificación IP65 para exterior

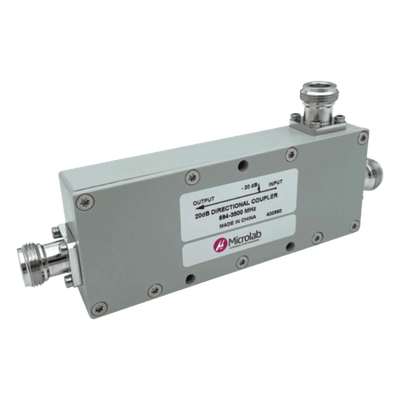

Microlab modelo: CC-EP-15-738FN

El Acoplador Direccional CC-EP-15-738FN de la serie Enterprise+ de Microlab es un acoplador de tipo stripline de banda ancha diseñado específicamente para aplicaciones comerciales de telefonía móvil y redes LTE privadas en entornos de sistemas de distribución de antenas pasivos y activos. Este dispositivo ofrece un rango de frecuencia extendido de 694 a 3800 MHz con un diseño que proporciona acoplamiento definido de señal, alta directividad y mínimas pérdidas, permitiendo una distribución óptima de la señal en aplicaciones multibanda. La serie ofrece una variedad de valores de acoplamiento (5-30 dB) con baja pérdida de inserción (desde 0.4 dB) y precisión (±0.8 a ±1.3 dB), permitiendo la optimización de la distribución de señal en sistemas DAS. Cuenta con un VSWR máximo de 1.3:1 en todos sus puertos, impedancia de 50Ω, y estándar de protección IP65 para uso en exteriores, con opciones de conectores N-type

Características Generales

  • Modelo: CC-EP-15-738FN
  • Marca: Microlab
  • Categoría: Acoplador Direccional
  • Aplicaciones: Sistemas DAS pasivos y activos, telefonía móvil comercial, redes LTE privadas
  • Característica Principal: Diseño stripline con acoplamiento definido, alta directividad y mínimas pérdidas
Desempeño
  • Frecuencia: 694 a 3800 MHz
  • VSWR: 1.3:1 máximo en todos los puertos
  • PIM: < -155 dBc (-112 dBm) mínimo (con pruebas de 2x+43 dBm tones)
  • Impedancia: 50Ω nominal
  • Directividad: 20 dB mínimo
  • Temperatura de Operación: -35°C a +65°C
  • Protección Ambiental: IP65
Especificaciones Técnicas
  • Potencia: 300 W promedio
  • Conectores: N hembra
  • Acabado: Pintado
  • RoHS: Cumple
Características Eléctricas
  • Acoplamiento: 15 dB
  • Pérdida de Inserción: 0.5 dB
  • Precisión: ±1.0
Especificaciones Mecánicas

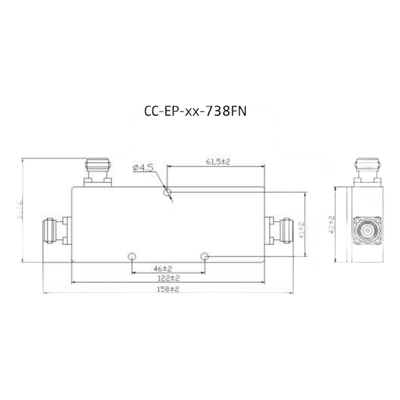

  • Dimensiones: 122 x 48 x 23mm (N hembra)
  • Peso: 0.74 lbs (0.34kg) (N hembra)
