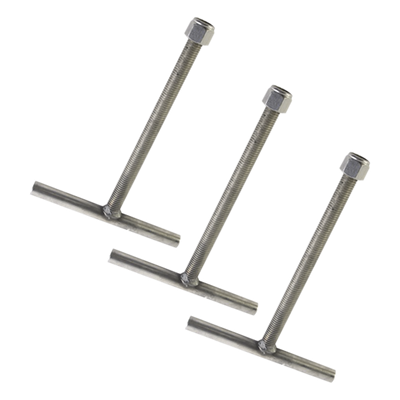

Ancla para Base de Torre / Tubo 1 1/16' (19.3 mm) / Acero ASTM-36 Galvanizado / Diseño Modular 3 Piezas / 92.3 cm Altura / 3.03 ft x | SIERRA STORE

$ 4,025.38

Marca: SYSCOM TOWERS

$ 4,025.38

SKU: SAB-90G

IVA INCLUIDO
Agotado
Producto bajo pedido. Contáctanos para confirmar disponibilidad y entrega.
Envío a México Tarifa calculada en checkout
Compra con factura CFDI 4.0
Garantía aplicable según fabricante y asesoría técnica antes de comprar.

Avísame cuando esté disponible

Te contactaremos en cuanto haya stock.
  • American Express
  • Apple Pay
  • Google Pay
  • Maestro
  • Mastercard
  • PayPal
  • Shop Pay
  • USDC
  • Visa
  • OXXO
  • SPEI
Diseño modular de 3 piezas para ensamblaje flexible
Acero ASTM-36 con galvanizado por inmersión en caliente
Compatible con base SBA90G para torres armadas
Tubos BA60 cedula 40 de alta resistencia estructural
Tolerancia de ±5 cm para ajuste preciso en campo
Tornillería grado máquina e inoxidable para durabilidad

  • Ancla de Varilla Roscada / 3/4' x 8' / Acero Galvanizado por Inmersión Caliente / Exterior

    SAB-30G

    Precio regular $ 739.22
    IVA incluido Disponible

  • Sierra Towers

    Ancla de Losa o Pared de 63-65 cm. de 13 cm diámetro de argolla. Galvanizado Electrolítico.

    SAP-01

    Precio regular $ 355.52
    IVA incluido Disponible
  • Ancla de Losa o Pared de 63-65 cm. de 13 cm diámetro de argolla Galvanizado por Inmersión.

    Sierra Towers

    Ancla de Losa o Pared de 63-65 cm. de 13 cm diámetro de argolla Galvanizado por Inmersión.

    SAP-01G

    Precio regular $ 703.55
    IVA incluido Disponible

  • Ancla de Piso para Retenida / Varilla 1/2' / Longitud 92 cm (36') / Torre 30 m (98.4 ft) / Argolla 13.6 cm (5.3') / Galvanizado

    SAP-02

    Precio regular $ 348.92
    IVA incluido Disponible

  • Ancla para Retenida de Torre / Varilla 1/2' / Longitud 92 cm (36') / Galvanizado en Caliente / Tipo Piso / Hasta 30 m (98.4 ft)

    SAP-02G

    Precio regular $ 702.32
    IVA incluido Disponible

  • Sierra Towers

    Base para torre sección STZ-30 galvanizada por electrolisis.

    SBA-30

    Precio regular $ 661.46
    IVA incluido Disponible

  • Base para Torre / Placa de Acero 1/4' / Niple 3/4' Galvanizado / Concreto Estructurado / Compatible TZ30

    SBA-30G

    Precio regular $ 776.33
    IVA incluido Disponible

  • Brazo de Montaje tipo F / Acero ASTM A36 / Galvanizado Electrolítico / Extensión 74.5 cm / Peso 6.55 kg / Compatible STZ-30

    SBL-30

    Precio regular $ 1,093.47
    IVA incluido 8 pzas.

Ancla modular de 3 piezas diseñada para bases de torres armadas con tramo STZ-90G. Fabricada en acero ASTM-36 con acabado galvanizado por inmersión en caliente que proporciona resistencia superior a la corrosión en ambientes exteriores exigentes. Su estructura con tubos BA60 cedula 40 y placa de 3/4' garantiza estabilidad estructural para instalaciones de telecomunicaciones. El sistema roscado de 1' con barreno pasado permite fijación segura al terreno. Diseñada específicamente para integrarse con la base modelo SBA90G.

Características Principales

  • Diseño modular de 3 piezas (referencia SAB90G)
  • Material: acero ASTM-36 galvanizado en caliente
  • Tubo principal: 1 1/16' de diámetro (19.3 mm)
  • Tubos BA60: 2-1/2' cedula 40 (51.5 mm)
  • Placa de anclaje: 3/4' de espesor
  • Rosca: Ø 1' con barreno pasado 19 6.4
  • Tolerancia de fabricación: ±5 cm
  • Soldadura tipo AWS E7018
  • Tornillería grado máquina y/o inoxidable
  • Aplicación: base SBA90G para torres armadas

Especificaciones Técnicas

Dimensiones Generales
Altura: 92.3 cm (36.3')
Ancho: 85 cm (33.5' / 2.79 ft)
Profundidad: 100 cm (39.4' / 3.28 ft)
Material y Acabado
Material: Acero ASTM-36
Acabado: Galvanizado por inmersión en caliente
Soldadura: AWS E7018
Componentes Tubulares
Tubo principal: 1 1/16' (19.3 mm)
Tubo BA60: 2-1/2' ced. 40 (51.5 mm)
Tubo MON-TEM: 2-1/2' ced. 40
Placa y Fijación
Espesor placa: 3/4'
Rosca: Ø 1'
Barreno: Pasado 19 6.4
Diámetro barreno: 25/32'
Tolerancias y Tornillería
Tolerancia: ±5 cm o indicadas
Tornillería: Grado máquina y/o inoxidable
Escala de plano: 1:5
Identificación del Producto
Modelo: SAB90G
Plano: SBA90G-001
Fecha elaboración: 11/07/17
Elaborado por: Departamento de ingeniería
Notas de Aplicación

Este ancla modular forma parte de un sistema integral para torres armadas. La configuración de 3 piezas facilita el transporte y montaje en sitio. Verificar compatibilidad con base SBA90G antes de la instalación. Las tolerancias de ±5 cm deben considerarse durante la planificación de la cimentación.
