• Antena Base Aérea / 110-138 MHz / 2 Dipolos / 3-5.6 dBd / 500W / 28 MHz BW / 3.02 x 1.14 m (9.9 x 3.7 ft) | SIERRA STORE

Antena Base Aérea / 110-138 MHz / 2 Dipolos / 3-5.6 dBd / 500W / 28 MHz BW / 3.02 x 1.14 m (9.9 x 3.7 ft) | SIERRA STORE

$ 41,095.99

Marca: TELEWAVE, INC

$ 41,095.99

SKU: ANT-120D3

IVA INCLUIDO
Agotado
Producto bajo pedido. Contáctanos para confirmar disponibilidad y entrega.
Envío a México Tarifa calculada en checkout
Compra con factura CFDI 4.0
Garantía aplicable según fabricante y asesoría técnica antes de comprar.

Avísame cuando esté disponible

Te contactaremos en cuanto haya stock.
  • PayPal
  • OXXO
  • SPEI

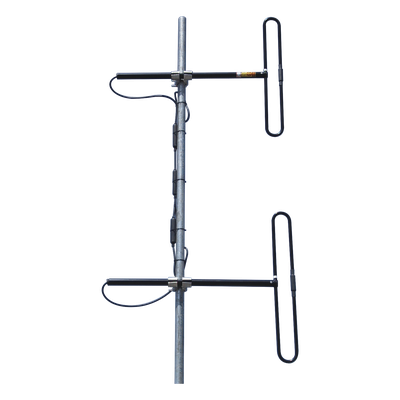

Antena Base Aérea / 110-138 MHz / 2 Dipolos / 3-5.6 dBd / 500W / 28 MHz BW / 3.02 x 1.14 m (9.9 x 3.7 ft) | SIERRA STORE
Ganancia ajustable según configuración de dipolos
Resistencia a vientos de 201 km/h
Patrones de radiación configurables
Aterrizaje en CD para protección eléctrica
Compatible con mástiles de 1.5 a 2.5 pulgadas
Drenaje inferior para evacuación de agua

Descripción General

Esta antena base aérea de 2 dipolos opera en el rango de frecuencia de 110-138 MHz con un ancho de banda de 28 MHz, ideal para aplicaciones de comunicación profesional en VHF. Su diseño permite ajustar la ganancia entre 3 y 5.6 dBd mediante diferentes configuraciones de espaciado horizontal de los elementos radiantes. La estructura soporta potencias de hasta 500 watts y está preparada para condiciones climáticas adversas con resistencia al viento de 201 km/h. El sistema incluye protección de aterrizaje en corriente directa y drenaje inferior para garantizar la longevidad de la instalación.

Características Principales

  • Ganancia ajustable de 3 a 5.6 dBd según configuración de dipolos
  • Resistencia estructural a vientos de 201 km/h
  • Patrones de radiación configurables para adaptación a cobertura requerida
  • Protección de aterrizaje en corriente directa (CD)
  • Compatibilidad con mástiles de 1.5 a 2.5 pulgadas de diámetro
  • Sistema de drenaje inferior para evacuación de agua de condensación

Especificaciones Técnicas

Eléctricas

Rango de frecuencia: 110-138 MHz

Ancho de banda: 28 MHz

Ganancia: 3-5.6 dBd

Potencia máxima: 500 watts

Impedancia: 50 ohm

VSWR: 1:1.5 o menor

Apertura vertical (3/8λ): 34°

Conector: N macho en cable de alimentación

Protección: Aterrizaje en CD

Mecánicas

Dimensiones: 3.02 x 1.14 m (9.9 x 3.7 ft)

Peso: 6.8 kg (antena + abrazaderas)

Dipolos: 2 (configurables)

Resistencia al viento: 201 km/h

Montaje

Espaciado horizontal:

• 22' (1/4λ)

• 2'9' (3/8λ)

• 3'9' (1/2λ)

Espaciado vertical: 6'2'

Longitud de mástil: 10'-23'

Extensión de mástil: 6'2'

Tipo de mástil: 2.0' Schedule 40 galvanizado

Abrazaderas: 1.5' a 2.5' diámetro

Shims ANTS420: Requeridos para 1'-1.5'

Instalación: Drenaje en parte inferior

Configuración de Patrones de Radiación

La antena permite múltiples configuraciones de patrones de radiación mediante el ajuste del espaciado horizontal entre los dos dipolos. Cada configuración optimiza la ganancia y el patrón de cobertura para diferentes requerimientos de enlace:

1/4λ

3.0 dBd

Espaciado: 22'

3/8λ

4.5 dBd

Espaciado: 2'9' | Apertura: 34°

1/2λ

5.6 dBd

Espaciado: 3'9'

Nota de instalación: Para mástiles con diámetro entre 1' y 1.5', se requieren los shims ANTS420 para asegurar el montaje correcto de las abrazaderas. El sistema de drenaje debe orientarse hacia la parte inferior del mástil para evacuación eficiente de agua.
