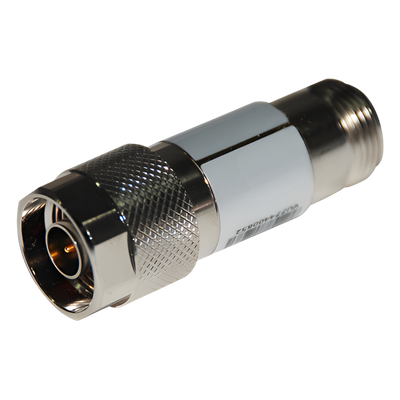

Atenuador en Línea / 10 dB / DC-6 GHz / 1 W / Conectores N Macho-Hembra | SIERRA STORE

$ 1,255.35

Marca: MINI CIRCUITS

$ 1,255.35

SKU: UNAT-10

IVA INCLUIDO
Agotado
Producto bajo pedido. Contáctanos para confirmar disponibilidad y entrega.
Envío a México Tarifa calculada en checkout
Compra con factura CFDI 4.0
Garantía aplicable según fabricante y asesoría técnica antes de comprar.

Avísame cuando esté disponible

Te contactaremos en cuanto haya stock.
  • American Express
  • Apple Pay
  • Google Pay
  • Maestro
  • Mastercard
  • PayPal
  • Shop Pay
  • USDC
  • Visa
  • OXXO
  • SPEI
Atenuación precisa de 10 dB con mínima variación
Cobertura continua de DC a 6 GHz sin bandas discontinuas
Construcción monolítica para máxima durabilidad mecánica
VSWR optimizado por bandas para mejor apareamiento
Operación en temperaturas extremas de -45°C a 100°C
Cumplimiento RoHS para entornos regulados

  • Sierra Select

    Kit de 4 Ruedas Locas para Racks y Gabinetes (Ver Compatibilidad).

    ROD42.5

    Precio regular $ 864.18
    IVA incluido 11 pzas.
  • Unicanal Perforado 4 X 2 cm X 3 m / Calibre 16 / Galv. Electrolítico - ANCLO

    ANCLO

    Unicanal Perforado 4 X 2 cm X 3 m / Calibre 16 / Galv. Electrolítico

    ANC-UOE-4X2

    Precio regular $ 358.89
    IVA incluido Disponible
  • Tubo Flexible tipo Liquidtight de 3/4" (19 mm). Acero + PVC. Rollo de 50 Metros. - ANCLO

    ANCLO

    Tubo Flexible tipo Liquidtight de 3/4" (19 mm). Acero + PVC. Rollo de 50 Metros.

    ANC-COT-34

    Precio regular $ 3,883.64
    IVA incluido Disponible

Accesorios compatibles

  • MINI CIRCUITS

    Atenuador en Línea / 20 dB ±0.3 dB / 0.5 W / DC-6 GHz / Conectores N Macho-Hembra / 50 Ω

    UNAT-20

    Precio regular $ 973.82
    IVA incluido 10 pzas.

Atenuador en línea de precisión diseñado para aplicaciones de RF profesionales que requieren control exacto de nivel de señal. Ofrece atenuación nominal de 10 dB con tolerancia reducida de ±0.3 dB a lo largo de todo el espectro operativo. La arquitectura monolítica elimina puntos de fallo mecánicos, garantizando estabilidad térmica y eléctrica en condiciones de uso continuo. Compatible con sistemas de comunicación, instrumentación de prueba y equipos de telecomunicaciones que operan desde banda base hasta 6 GHz.

Características Principales

  • Atenuación precisa de 10 dB ±0.3 dB
  • Rango de frecuencia DC-6000 MHz (6 GHz)
  • Conectores N macho-hembra estándar
  • Potencia máxima 1 W continuo
  • VSWR 1.15:1 a 1.50:1 según banda de operación
  • Diseño monolítico para mayor durabilidad
  • Cumple con RoHS

Especificaciones Eléctricas

Rango de Frecuencia
DC - 6000 MHz
Atenuación Nominal
10 ± 0.3 dB
Flatness (DC-3 GHz)
±0.10 dB
Flatness (3-4.5 GHz)
±0.20 dB
Flatness (4.5-6 GHz)
±0.20 dB
VSWR (DC-3 GHz)
1.15:1
VSWR (3-4.5 GHz)
1.25:1
VSWR (4.5-6 GHz)
1.50:1
Potencia Máxima
1 W continuo
Impedancia
50 Ω

Especificaciones Mecánicas

Tipo de Conector
N macho-hembra
Estilo de Carcasa
FF779
Peso
72.5 g
Temperatura Operación
-45°C a 100°C
Temperatura Almacenamiento
-55°C a 100°C

Atenuación vs Frecuencia (Valores Típicos)

10 MHz
9.98 dB
50 MHz
10.00 dB
100 MHz
10.00 dB (típico)

Aplicaciones Típicas

  • Ajuste de nivel de señal en cadenas de RF
  • Apareamiento de impedancia entre etapas
  • Protección de equipos sensibles contra sobrecarga
  • Caracterización de dispositivos en bancos de prueba
