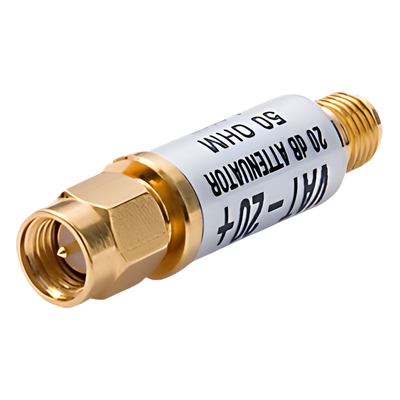

Atenuador en Línea de 20 dB, 0.5 Watt, Conectores SMA Macho-Hembra, CD-6 GHz. | SIERRA STORE

$ 723.43

Marca: MINI CIRCUITS

$ 723.43

SKU: VAT-20

IVA INCLUIDO
Agotado
Producto bajo pedido. Contáctanos para confirmar disponibilidad y entrega.
Envío a México Tarifa calculada en checkout
Compra con factura CFDI 4.0
Garantía aplicable según fabricante y asesoría técnica antes de comprar.

Avísame cuando esté disponible

Te contactaremos en cuanto haya stock.
  • American Express
  • Apple Pay
  • Google Pay
  • Maestro
  • Mastercard
  • PayPal
  • Shop Pay
  • USDC
  • Visa
  • OXXO
  • SPEI
Atenuación de 20 dB con precisión ±0.3 dB
Conectores SMA macho-hembra para fácil integración
Rango de frecuencia DC a 6 GHz
Potencia de entrada de 0.5 W
Diseño compacto de 10.41 mm x 7.92 mm
Configuración Pi-Attenuator para mayor precisión
  • Cable Auxiliar 2 Metros / Conector 3.5mm a 3.5mm / Macho a Macho / Cubierta de TPE / Carcasa de Aluminio / Color Negro - U...

    UGREEN

    Cable Auxiliar 2 Metros / Conector 3.5mm a 3.5mm / Macho a Macho / Cubierta de TPE / Carcasa de Aluminio / Color Negro

    10735

    Precio regular $ 98.07
    IVA incluido Disponible

  • RF INDUSTRIES,LTD

    Adaptador Coaxial en Línea / SMA Macho a N Macho / Frecuencia 11 GHz / Cuerpo Bronce Niquelado / Aislante Teflón

    RSA-3453

    Precio regular $ 205.81
    IVA incluido Disponible
  • Caja Estanca de PVC Para Derivación y Conexión, 6 Entradas, Tapa a Presión, 80×80×40 mm (Mayor Área Interna, Uso Exterior ...

    GEWISS

    Caja Estanca de PVC Para Derivación y Conexión, 6 Entradas, Tapa a Presión, 80×80×40 mm (Mayor Área Interna, Uso Exterior IP44

    GW-44-003

    Precio regular $ 48.29
    IVA incluido Disponible
  • Caja Estanca de PVC Para Derivación y Conexión, 6 Entradas, Tapa Atornillada,100x100x50 mm (Área Interna), Uso Exterior IP...

    GEWISS

    Caja Estanca de PVC Para Derivación y Conexión, 6 Entradas, Tapa Atornillada,100x100x50 mm (Área Interna), Uso Exterior IP55, Material

    GW-44-004

    Precio regular $ 92.52
    IVA incluido Disponible

Accesorios compatibles

  • MINI CIRCUITS

    Atenuador en Línea / 20 dB ±0.3 dB / 0.5 W / DC-6 GHz / Conectores N Macho-Hembra / 50 Ω

    UNAT-20

    Precio regular $ 973.82
    IVA incluido 10 pzas.

Características Principales

  • Rango de frecuencia: DC a 6000 MHz
  • Construcción de cuerpo rígido
  • Conectores SMA Macho-Hembra
  • Bajo costo
  • Cumple con RoHS
  • Impedancia: 50Ω

Especificaciones Eléctricas

  • Atenuación: 20±0.3 dB
  • Potencia de entrada: 0.5 W
  • VSWR Máximo: 1.30:1 (DC-6 GHz)
  • Flatness: 0.3 dB (máximo sobre temperatura)

Especificaciones Mecánicas

  • Conectores: SMA Macho a SMA Hembra
  • Impedancia: 50Ω
  • Peso: 10.0 gramos
  • Dimensiones: 10.41 mm (Largo) × 7.92 mm (Diámetro)
Rango de Temperatura
  • Operación: -45°C a 100°C
  • Almacenamiento: -55°C a 100°C
Rango de Frecuencia vs. Atenuación
  • DC-3 GHz: 20.5-19.0 dB
  • 3-5 GHz: 19.0-18.5 dB
  • 5-6 GHz: 18.5-18.0 dB
Aplicaciones
  • Ajuste de nivel de señal
  • Apareo de impedancia
Diagrama Eléctrico

Configuración Pi-Attenuator:

  • Resistor R1 y R3 en configuración Pi
  • Conector Macho a la entrada
  • Conector Hembra a la salida
Términos y Condiciones
  • Las especificaciones no mencionadas no forman parte del acuerdo
  • Las especificaciones eléctricas se basan en criterios de prueba estándar
  • Cubierto por garantía estándar de Mini-Circuits
