• Barra Gráfica LED / 10 Segmentos Rojos / 0.3 Pulgadas DIP / 750 mW Máximo / -40°C a +85°C / 500 ns | SIERRA STORE

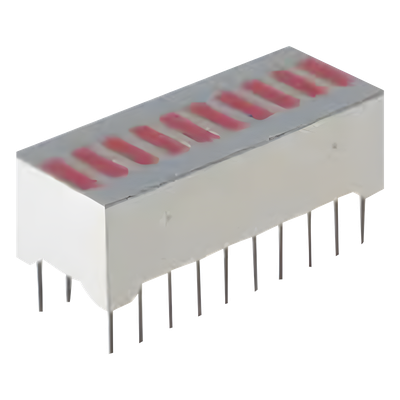

Barra Gráfica LED / 10 Segmentos Rojos / 0.3 Pulgadas DIP / 750 mW Máximo / -40°C a +85°C / 500 ns | SIERRA STORE

$ 62.53

Marca: SYSCOM

$ 62.53

SKU: 1080-1184-ND

IVA INCLUIDO
Solo quedan 4
Entrega estimada en 2–3 días hábiles Confirmamos la fecha al procesar el pedido.
Envío a México Tarifa calculada en checkout
Compra con factura CFDI 4.0
Garantía aplicable según fabricante y asesoría técnica antes de comprar.
  • PayPal
  • OXXO
  • SPEI
Barra Gráfica LED / 10 Segmentos Rojos / 0.3 Pulgadas DIP / 750 mW Máximo / -40°C a +85°C / 500 ns | SIERRA STORE
Indicador de nivel visual de alta visibilidad con 10 segmentos independientes
Diseño end-stackable para expansión modular de barras más largas
Bajo consumo energético de 750 mW máximo a 25°C
Operación confiable en extremos industriales de -40°C a +85°C
Conmutación rápida de 500 ns para mediciones dinámicas en tiempo real
Compatibilidad directa con controlador LM3914 y soldadura estándar

Barra gráfica LED de 10 segmentos en color rojo, diseñada para aplicaciones de visualización de nivel en instrumentación electrónica, medidores de tensión e indicadores de audio. Su arquitectura end-stackable permite concatenar múltiples unidades para formar barras de mayor longitud sin interrupciones visuales. El dispositivo opera con conmutación de 500 nanosegundos, facilitando la representación de señales variables en tiempo real. Compatible con el controlador LM3914 y técnicas de soldadura estándar, simplifica su integración en diseños existentes. Su rango de temperatura extendido de -40°C a +85°C garantiza desempeño estable en entornos industriales exigentes.

Características Generales

  • 10 segmentos LED rojos de alta intensidad luminosa
  • Diseño end-stackable para múltiples unidades
  • Consumo máximo: 750 mW a 25°C
  • Corriente por segmento: 30 mA máximo
  • Tensión inversa por segmento: 6.0 V
  • Rango operativo: -40°C a +85°C
  • Tiempo de conmutación: 500 ns
  • Compatibilidad con LM3914
  • Espaciado DIP estándar de 0.3 pulgadas

Desempeño Óptico y Eléctrico

Segmentos 10 LED rojos
Intensidad luminosa 510-1800 µcd (a 10 mA)
Tensión directa 2.2 V típico (a 10 mA)
Resistencia dinámica 26 Ω (a 20 mA)
Capacitancia 35 pF (a 0 V, 1 MHz)
Tiempo de conmutación 500 ns

Especificaciones Físicas y Ambientales

Dimensiones 0.3 pulgadas DIP lead spacing
Diseño mecánico End-stackable
Consumo máximo 750 mW (a 25°C)
Corriente máxima por segmento 30 mA
Tensión inversa por segmento 6.0 V
Temperatura operación -40°C a +85°C
Temperatura almacenamiento -40°C a +85°C

Aplicaciones Típicas

  • Indicadores de nivel de audio
  • Medidores de tensión
  • Sistemas de visualización industrial
  • Instrumentación electrónica

Compatibilidad

  • Controlador LM3914
  • Técnicas de soldadura estándar
