Capacitor de Aire (trimer), 1-14 pF, Repuesto para Duplexers UHF tipo Pasa Banda-Rechazo de Banda como: WP-678, TPRD-4544, DVN-4522 | SIERRA STORE

$ 1,029.67

Marca: SYSCOM PARTS

$ 1,029.67

SKU: 659-GAA-14-001

IVA INCLUIDO
Agotado
Producto bajo pedido. Contáctanos para confirmar disponibilidad y entrega.
Envío a México Tarifa calculada en checkout
Compra con factura CFDI 4.0
Garantía aplicable según fabricante y asesoría técnica antes de comprar.

Avísame cuando esté disponible

Te contactaremos en cuanto haya stock.
  • PayPal
  • OXXO
  • SPEI

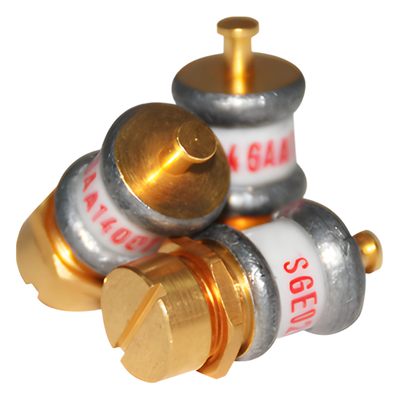

Capacitor trimmer de aire 1-14 pF
Alta Q 5000 a 100 MHz
Resolución multiturno para ajuste preciso
Diseño sellado contra solventes de limpieza
Temperatura operación -65°C a +125°C
Compatibilidad con múltiples modelos Duplexers UHF

Características Técnicas

  • Capacitancia: 1-14 pF
  • Tipo: Trimmer de aire
  • Aplicación: Duplexers UHF pasa-banda/rechazo de banda
  • Temperatura de operación: -65°C a +125°C
  • Tensión de trabajo: 250 VDC
  • Resistencia de aislamiento: >106 MΩ
  • Resistencia de contacto: <0.01 Ω
  • Coeficiente de temperatura: ±15 ppm/°C
  • Autoresonancia: >5 GHz a capacitancia mínima
  • Q (Factor de calidad): >5000 a 100 MHz

Especificaciones Mecánicas

  • Torque: 0.5 a 5.0 oz-in (36 a 360 g-cm)
  • Estilo de montaje: Panel mount, turret
  • Dimensiones: 0.234-64 UNS-2A
  • Material: Terminales de latón, rotor de aluminio
  • Resistencia a vibración: 60g, 10 a 2000Hz
  • Resistencia a choque: 1500g, 0.5 ms
  • Protección: Sellado contra solventes de limpieza
Aplicaciones
  • Amplificadores
  • Osciladores
  • Filtros
  • Radar
  • Televisión por cable
  • Radios móviles
  • Dispositivos RF
Compatibilidad
  • WP-678
  • TPRD-4544
  • 28-70-02A
  • Q3220E
  • DVN-4522
Características
  • Alta Q
  • Resolución multiturno
  • Excelente estabilidad
  • Cumple con MIL-C-14409D
  • Diseñado para ambientes militares y aeroespaciales

Instrucciones de Manejo

  • No aplicar torque al rotor después del punto de máxima capacitancia
  • Temperatura máxima de soldadura: 275°C
  • Asegurar tapas de sellado durante lavado de ensambles
