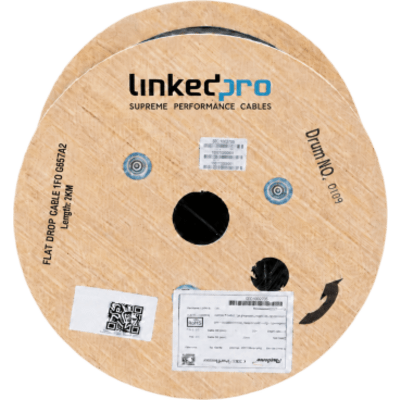

• CARRETE 2 KM FIBRA OPTICA MINI FIGURA 8 G.657A2 1 HILO | SIERRA STORE

CARRETE 2 KM FIBRA OPTICA MINI FIGURA 8 G.657A2 1 HILO | SIERRA STORE

$ 4,145.05

Marca: LINKEDPRO

$ 4,145.05

SKU: LP-FIG8/2KM

IVA INCLUIDO
Agotado
Producto bajo pedido. Contáctanos para confirmar disponibilidad y entrega.
Envío a México Tarifa calculada en checkout
Compra con factura CFDI 4.0
Garantía aplicable según fabricante y asesoría técnica antes de comprar.

Avísame cuando esté disponible

Te contactaremos en cuanto haya stock.
  • PayPal
  • OXXO
  • SPEI
CARRETE 2 KM FIBRA OPTICA MINI FIGURA 8 G.657A2 1 HILO | SIERRA STORE
Fibra óptica G.657A2 con mínima atenuación
Mensajero de acero de 1.0 mm integrado
Forro LSZH (bajo humo, cero halógenos)





Cable de fibra óptica plano para exteriores diseñado para aplicaciones de drop y despliegue aéreo en redes de telecomunicaciones. Construcción con fibra monomodo ITU-T G.657A2 de alto rendimiento, optimizada para instalaciones con curvaturas pronunciadas gracias a su baja pérdida por flexión. La arquitectura incorpora miembro de resistencia en FRP (Fibra de Vidrio Reforzada con Polímero) dual de 2×0.50 mm y alambre mensajero de acero fosfatado de 1.0 mm para soporte estructural en tramos aéreos. La cubierta exterior en material LSZH (bajo humo y cero halógenos) proporciona retardancia a la llama y seguridad en caso de incendio. Cumple con estándares internacionales IEC 60794-4 para cables ópticos aéreos y está diseñado para soportar cargas de tensión de 600N a corto plazo y 300N a largo plazo, con resistencia a aplastamiento de 2200N/10cm en instalación. Aplicaciones profesionales incluyen despliegue FTTH (Fiber to the Home), redes de acceso de banda ancha, y distribución óptica en entornos urbanos y rurales.

Características Generales

  • Tipo de fibra: Monomodo ITU-T G.657A2
  • Número de fibras: 1 fibra
  • Color de fibra: Azul
  • Miembro de resistencia: FRP 2×0.50 mm
  • Alambre mensajero: Acero fosfatado 1.0 mm
  • Cubierta: LSZH (bajo humo, cero halógenos), color negro
  • Radio de curvatura mínimo dinámico: 30 mm
  • Diámetro del cable (nominal): 2.0 (±0.1) mm × 5.0 (±0.2) mm
  • Peso aproximado: 20 kg/km
  • Longitud estándar: 2000 m por carrete
  • Empaque: Carrete de madera en caja de cartón individual
Características Ópticas de la Fibra
  • Material de la fibra: Sílice dopada
  • Diámetro de campo modal @1310nm: 8.6±0.4 μm
  • Diámetro del revestimiento: 125±0.7 μm
  • No-circularidad del revestimiento: ≤0.5%
  • Error de concentricidad núcleo/revestimiento: ≤0.5 μm
  • Diámetro del recubrimiento: 245±5 μm
  • Longitud de onda de corte del cable (λcc): <1260 nm
  • Atenuación @1310nm: ≤0.36 dB/km
  • Atenuación @1550nm: ≤0.22 dB/km
  • Longitud de onda de dispersión cero: 1300~1322 nm
  • Pendiente de dispersión cero: ≤0.091 ps/(nm²·km)
  • Dispersión cromática @1285~1330nm: ≤3.5 ps/(nm·km)
  • Dispersión cromática @1550nm: ≤18.0 ps/(nm·km)
  • Esfuerzo de prueba mínimo: ≥0.69 GPa, 1%
  • Coeficiente de fatiga (n): ≥20
Pérdida por Flexión y Mecánicas
  • Pérdida por flexión 7.5mm ø, 1 vuelta @1550nm: ≤0.4 dB/km
  • Pérdida por flexión 7.5mm ø, 1 vuelta @1625nm: ≤0.8 dB/km
  • Pérdida por flexión 10mm ø, 1 vuelta @1550nm: ≤0.1 dB/km
  • Pérdida por flexión 10mm ø, 1 vuelta @1625nm: ≤0.2 dB/km
  • Pérdida por flexión 15mm ø, 15 vueltas @1550nm: ≤0.03 dB/km
  • Pérdida por flexión 15mm ø, 15 vueltas @1625nm: ≤0.1 dB/km
  • Resistencia a aplastamiento (instalación): 2200 N/10 cm
  • Resistencia a aplastamiento (operación): 1000 N/10 cm
  • Carga de tensión máxima (corto plazo): 600 N
  • Carga de tensión máxima (largo plazo): 300 N
Pruebas de Rendimiento
  • Resistencia a la tracción (IEC 60794-1-E1): Carga: 600N, duración: 1 min, cambio de pérdida ≤0.04 dB @1550nm, sin daño en cubierta ni elementos internos
  • Prueba de aplastamiento (IEC 60794-1-E3): Placa 100×100mm, duración: 1 min, cambio de pérdida ≤0.04 dB @1550nm, sin daño en cubierta ni elementos internos
  • Prueba de impacto (IEC 60794-1-E4): Radio: 12.5mm, carga: 1J, 3 puntos de impacto, 1 impacto por punto, cambio de pérdida ≤0.1 dB @1550nm, sin daño en cubierta ni elementos internos
  • Prueba de flexión repetida (IEC 60794-1-E6): Radio de curvatura: diámetro del cable, 30 ciclos, cambio de pérdida ≤0.1 dB @1550nm, sin daño en cubierta ni elementos internos
  • Prueba de torsión (IEC 60794-1-E7): Longitud: 2m, carga: 20N, ángulo de torsión: ±180°, 5 ciclos, cambio de pérdida ≤0.1 dB @1550nm, sin daño en cubierta ni elementos internos
  • Prueba de curvatura (IEC 60794-1-E11A): Radio del mandril: 30r, 4 vueltas, 3 ciclos, cambio de pérdida ≤0.1 dB @1550nm, sin daño en cubierta ni elementos internos
Estándares y Certificaciones
  • ISO 9001: Sistemas de Gestión de Calidad
  • ISO 14001: Sistemas de Gestión Ambiental
  • IEC 60793-1: Fibra óptica Parte 1: Especificaciones genéricas
  • IEC 60793-2: Fibra óptica Parte 2: Especificaciones de producto
  • IEC 60794-4: Cables de fibra óptica – Parte 4: Especificación seccional – Cables ópticos aéreos a lo largo de líneas eléctricas
  • IEC 60794-1-2: Cables de fibra óptica Parte 1-2: Especificación genérica, procedimientos básicos de prueba
  • EIA/RS-359: Código de color de cables de fibra óptica
  • ITU-T G.650: Definición y métodos de prueba para parámetros relevantes de fibras monomodo
  • ITU-T G.657A2: Características de cable de fibra óptica monomodo
  • ITU-T G.655: Características de fibra óptica monomodo de dispersión desplazada no nula
Contenido del Paquete
  • Cable en carrete de madera
  • Caja de cartón individual de protección
  • Extremos del cable asegurados al carrete para prevención de aflojamiento

*Longitud estándar: 1000 metros por carrete. Los extremos del cable se aseguran firmemente al carrete para evitar que el cable se afloje durante el transporte o las operaciones de colocación.
