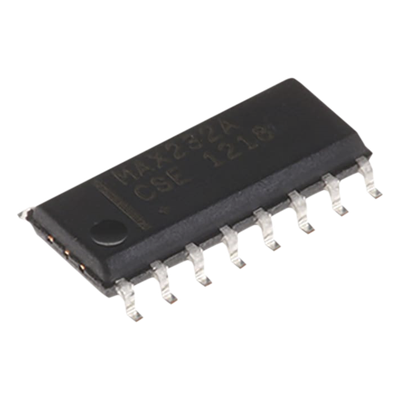

Circuito Integrado RS-232 / 2 Drivers / 2 Receivers / +5Vcc / 116 kbps / 16-SOIC | SIERRA STORE

$ 187.90

Marca: SYSCOM

$ 187.90

SKU: MAX232ACSE-ND

IVA INCLUIDO
Solo quedan 11
Entrega estimada en 2–3 días hábiles Confirmamos la fecha al procesar el pedido.
Envío a México Tarifa calculada en checkout
Compra con factura CFDI 4.0
Garantía aplicable según fabricante y asesoría técnica antes de comprar.
  • American Express
  • Apple Pay
  • Google Pay
  • Maestro
  • Mastercard
  • PayPal
  • Shop Pay
  • USDC
  • Visa
  • OXXO
  • SPEI
Conversión de niveles TTL a RS-232 con un solo chip
Alimentación estándar +5Vcc compatible con lógica digital
Protección de entrada hasta ±25V para conexiones robustas
Velocidad de transmisión hasta 116 kbps para datos seriales
Encapsulado SOIC-16 para montaje superficial compacto
Operación sin componentes externos de alta tensión

  • Resistencia / 82 Ohm / 1 Watt / Tolerancia 5% / Película de Carbón / 150°C

    0082O0001W

    Precio regular $ 5.13
    IVA incluido Disponible

  • Capacitor Electrolítico de Aluminio / 100 µF / 16 Vcc / Radial / 105 °C / 5 x 11 mm

    0100M0016V

    Precio regular $ 23.07
    IVA incluido Disponible

  • Capacitor Electrolítico Radial / 100 µF / 25 Vcc / 105 °C / 6.3 x 11 mm / Corriente de Rizado 170 mA RMS

    0100M0025V

    Precio regular $ 8.12
    IVA incluido Disponible

  • Capacitor Electrolítico de Aluminio / 470 µF / 25 Vcc / 105 °C / Radial 8 x 15 mm

    0470M0025V

    Precio regular $ 59.18
    IVA incluido Disponible

  • Capacitor de Cerámica / 6800 pF / 100 V / Alta Frecuencia / Baja Pérdida Dieléctrica

    0682P0100V

    Precio regular $ 47.00
    IVA incluido Disponible

  • Capacitor Electrolítico Radial / 1000 µF / 10 V / Tolerancia ±20% / -40 °C a +85 °C

    1000M0010V

    Precio regular $ 16.66
    IVA incluido 16 pzas.

  • Amplificador de Pin / Diseño Compacto / Alta Resistencia / Compatibilidad Multi-Sistema / Rendimiento Eficiente

    1008777562

    Precio regular $ 5.98
    IVA incluido 9 pzas.

  • Capacitor Electrolítico Radial / 470 µF / 35 Vcc / 105 °C / 10 x 20 mm

    140XRL354470

    Precio regular $ 11.75
    IVA incluido 16 pzas.

Accesorios compatibles

  • Tornillo Phillips / Rosca 4-40 / Longitud 1/4 pulgada / Acero de alta resistencia / Acabado anticorrosión

    0404MPP

    Precio regular $ 0.21
    IVA incluido 1 pzas.

  • Tuerca de Acero / Rosca 4-40 / Acabado Galvanizado / Resistente a Corrosión

    04NK

    Precio regular $ 1.07
    IVA incluido 6 pzas.

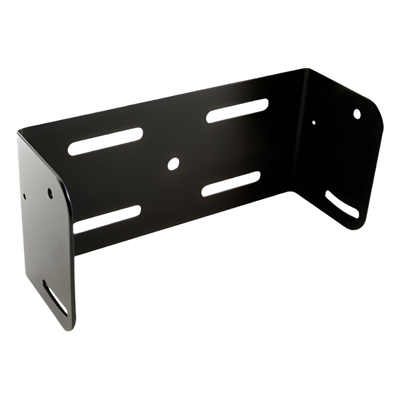

  • Soporte de Montaje / Equipos Icom / Diseño Compacto / Instalación Rápida

    F121-MMB

    Precio regular $ 188.54
    IVA incluido 1 pzas.

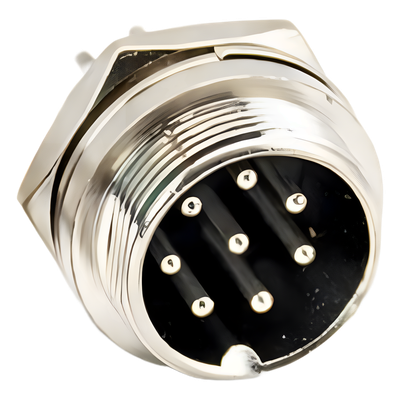

  • Conector Socket Hembra / 8 Contactos Macho / Soldable / Seguro Roscable / 3.5 x 1.7 cm / 0.46 oz

    M-18

    Precio regular $ 139.91
    IVA incluido 1 pzas.

  • Resistencia de Precisión / 0.1 Ohm / 5 W / Fuentes de Alimentación Lineales

    1OHM5W

    Precio regular $ 42.52
    IVA incluido 8 pzas.

El MAX232ACSEND es un circuito integrado de interfaz serial que integra dos controladores y dos receptores para la conversión de niveles lógicos TTL/CMOS a estándar RS-232. Diseñado para operar con alimentación de +5Vcc con tolerancia del 10%, este dispositivo elimina la necesidad de fuentes de alta tensión duales al generar internamente los niveles de señal RS-232 requeridos. Su arquitectura integrada permite la comunicación bidireccional entre sistemas digitales y periféricos seriales con una velocidad de datos máxima de 116 kbps. El encapsulado 16-SOIC facilita su integración en diseños de PCB de alta densidad, mientras que su rango de tensión de entrada de ±25V proporciona protección contra sobretensiones en entornos industriales.

Características Generales

  • • 2 controladores y 2 receptores integrados
  • • Alimentación +5Vcc con tolerancia del 10%
  • • Interfaz RS-232 para conexiones hasta ±25V
  • • Conversión digital-análoga integrada sin componentes externos
  • • Encapsulado 16-SOIC compacto y resistente
  • • Velocidad de datos hasta 116 kbps

Desempeño

  • Velocidad de datos: 116 kbps máximo
  • Tensión de salida del transmisor: ±5V a ±8V
  • Umbral de entrada lógica baja: 0.8V
  • Umbral de entrada lógica alta: 2.4V
  • Resistencia de entrada RS-232: 3kΩ a 7kΩ
  • Corriente de fuga: ±10µA máximo

Especificaciones Eléctricas y Físicas

  • Tensión de alimentación: +5V ±10%
  • Corriente de alimentación (Vcc): 10mA típico
  • Rango de tensión de entrada RS-232: ±25V (MAX220) / ±30V (otros)
  • Encapsulado: 16-SOIC
  • Rango de temperatura de operación: 0°C a [dato incompleto en fuente]

Contenido del Paquete

  • Circuito integrado MAX232ACSEND
  • Encapsulado 16-SOIC
