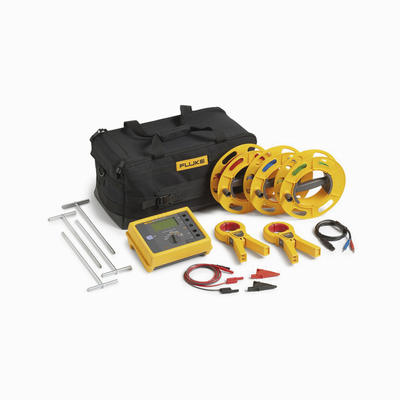

Este comprobador de resistencia de tierra permite realizar mediciones sin necesidad de picas de tierra mediante el uso de pinzas inductivas, ideal para instalaciones con sistemas de puesta a tierra existentes. Incorpora detección automática de corriente de fuga que alerta sobre condiciones peligrosas durante la operación. Soporta métodos tradicionales de 3 y 4 hilos con picas para máxima versatilidad en campo, además de resistividad del terreno mediante configuración Wenner de 4 hilos para estudios geotécnicos. Su diseño compacto y portátil facilita el transporte a sitios remotos, mientras que la pantalla LCD retroiluminada garantiza lecturas claras en entornos con iluminación deficiente.
Características Principales
- Medición sin picas mediante pinzas inductivas para resistencia de bucle de puesta a tierra
- Detección automática de corriente de fuga para seguridad del operador
- Métodos de 3 y 4 hilos con picas para mediciones convencionales
- Resistividad del terreno con método de 4 hilos (configuración Wenner)
- Diseño compacto y portátil optimizado para trabajo en campo
- Pantalla LCD retroiluminada para operación en condiciones de baja visibilidad
Especificaciones Técnicas
Métodos de MediciónSin picas (pinzas inductivas), 3 hilos, 4 hilos, resistividad de terreno (4 hilos)
Principio de Medición sin PicasInducción de voltaje fijo conocido con una pinza, medición de corriente con la segunda pinza; cálculo automático de resistencia
Requisito Método sin PicasSistema de puesta a tierra existente en el edificio o estructura
SeguridadDetección automática de corriente de fuga
PantallaLCD retroiluminada para baja visibilidad
Factor de FormaDiseño compacto y portátil
Nota de AplicaciónEl método de medición sin picas requiere que la instalación cuente con múltiples rutas de puesta a tierra. En aplicaciones con una sola ruta a tierra, se recomienda utilizar los métodos tradicionales de 3 o 4 hilos con picas.
