• Conector RF SMA Macho / Anillo Plegable / Cables RG-142/U y LMR-195 / Cuerpo Bronce Oro / Aislante Teflón | SIERRA STORE

Conector RF SMA Macho / Anillo Plegable / Cables RG-142/U y LMR-195 / Cuerpo Bronce Oro / Aislante Teflón | SIERRA STORE

$ 82.80

Marca: RF INDUSTRIES,LTD

$ 82.80

SKU: RSA-3000-1C1

IVA INCLUIDO
Solo quedan 6
Entrega estimada en 2–3 días hábiles Confirmamos la fecha al procesar el pedido.
Envío a México Tarifa calculada en checkout
Compra con factura CFDI 4.0
Garantía aplicable según fabricante y asesoría técnica antes de comprar.
  • PayPal
  • OXXO
  • SPEI
Conector RF SMA Macho / Anillo Plegable / Cables RG-142/U y LMR-195 / Cuerpo Bronce Oro / Aislante Teflón | SIERRA STORE
Recubrimiento de oro en cuerpo y contacto para máxima conductividad
Aislante dieléctrico de teflón para estabilidad térmica y eléctrica
Diseño de anillo plegable que facilita el ensamble sin herramientas especializadas
Compatibilidad dual con cables RG-142/U y LMR-195
Construcción en bronce con chapado en oro puro para resistencia a la corrosión
Conexión segura que mantiene impedancia controlada en aplicaciones críticas

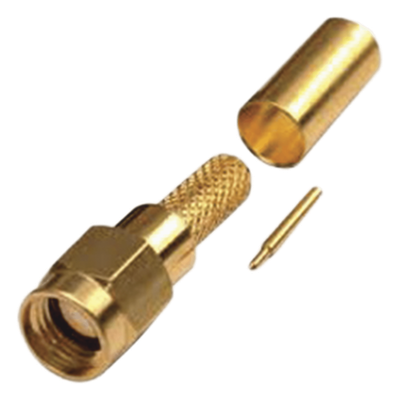

Conector SMA macho diseñado para terminación de cables coaxiales RG-142/U y LMR-195 en aplicaciones de radiofrecuencia. El sistema de ensamble por anillo plegable permite una instalación mecánica firme sin requerir herramientas de compresión o soldadura especializadas. La arquitectura del conector incorpora cuerpo de bronce con recubrimiento electrolítico de oro y contacto central chapado en oro puro, garantizando baja resistencia de contacto y estabilidad frente a oxidación. El dieléctrico de teflón (PTFE) proporciona constante dieléctrica estable y excelente comportamiento térmico en rangos de operación extendidos. Este componente resulta adecuado para infraestructuras de telecomunicaciones, equipos de prueba de RF, sistemas de comunicación inalámbrica y entornos donde la integridad de la señal y la durabilidad mecánica son parámetros críticos de diseño.

Características Generales

  • • Tipo de conector: SMA macho (male plug)
  • • Cables compatibles: RG-142/U, LMR-195
  • • Modo de ensamble: Anillo plegable (crimp/snap ring)
  • • Material del cuerpo: Bronce con recubrimiento de oro
  • • Material del contacto central: Chapado en oro puro
  • • Aislante dieléctrico: Teflón (PTFE) de alta calidad

Especificaciones Eléctricas y Mecánicas

Tipo de interfaz: SMA macho (subminiature type A)
Mecanismo de retención del cable: Anillo plegable
Materiales conductores: Bronce / Oro (cuerpo); Oro puro (contacto central)
Dieléctrico: Teflón (PTFE)
Cables aplicables: RG-142/U (dieléctrico sólido PTFE, doble blindaje), LMR-195 (cable de baja pérdida con dieléctrico espumado)

Propiedades del Diseño

Configuración de contactos: Macho (pin central macho, rosca externa hembra)
Recubrimiento superficial: Oro/Oro (cuerpo y contacto)
Resistencia a la corrosión: Alta (protección por capas de oro sobre substrato de bronce)
Estabilidad térmica: PTFE operable en rango extendido de temperatura
Aplicaciones típicas: Telecomunicaciones, instrumentación RF, sistemas wireless, equipos de medición de microondas

Contenido y Compatibilidad

Componente incluido: Conector SMA macho con anillo plegable (unidad individual)
Diámetro dieléctrico cable RG-142/U: 2.95 mm (dieléctrico PTFE sólido)
Diámetro dieléctrico cable LMR-195: 2.79 mm (dieléctrico espumado PE)
Herramientas recomendadas: Pelacables de precisión, herramienta de plegado de anillo (específica para diámetro de cable)
Consideraciones de instalación: Verificar longitud de exposición del conductor central según especificación del fabricante del cable para impedancia correcta
