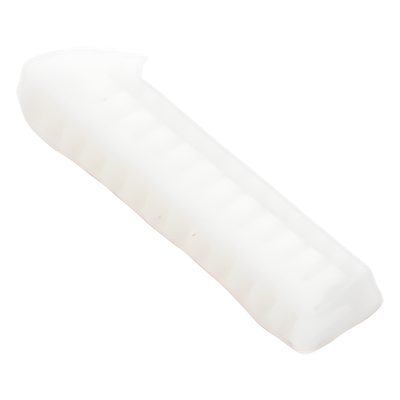

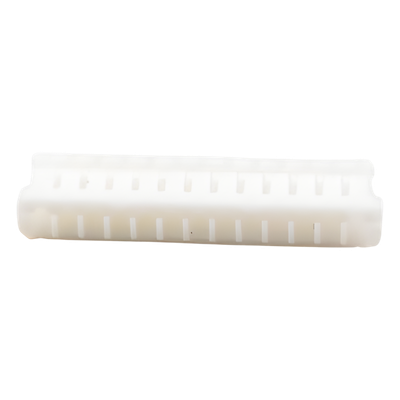

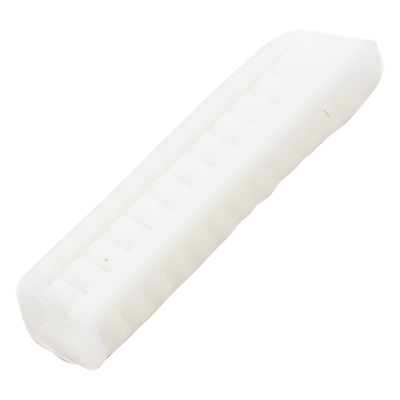

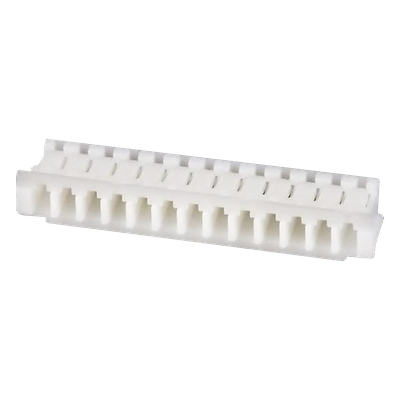

Conector ZHR-13 para 13 Contactos a 1.5 mm de Separación. | SIERRA STORE

$ 11.09

Marca: SYSCOM

$ 11.09

SKU: 455-1194-ND

IVA INCLUIDO
Agotado
Producto bajo pedido. Contáctanos para confirmar disponibilidad y entrega.
Envío a México Tarifa calculada en checkout
Compra con factura CFDI 4.0
Garantía aplicable según fabricante y asesoría técnica antes de comprar.

Avísame cuando esté disponible

Te contactaremos en cuanto haya stock.
  • American Express
  • Apple Pay
  • Google Pay
  • Maestro
  • Mastercard
  • PayPal
  • Shop Pay
  • USDC
  • Visa
  • OXXO
  • SPEI
Conector ZHR-13 con 13 contactos
Separación de 1.5 mm entre contactos
Diseño compacto para aplicaciones electrónicas
Material resistente a altas temperaturas
Fácil montaje y conexión segura
Compatible con calibre de cable AWG #32 a #26
  • Cargador Inalámbrico 2 en 1 25W / Tecnología Magnética Qi 2 / 15W para Teléfono + 5W para Auriculares / Puerto USB-C 5W / ...

    Conector Receptáculo / 11 Terminales / Paso 1.25 mm / Arneses Móviles Kenwood Series 102

    35316

    Precio regular $ 50.33
    IVA incluido Disponible

  • Resistencia / 82 Ohm / 1 Watt / Tolerancia 5% / Película de Carbón / 150°C

    0082O0001W

    Precio regular $ 5.13
    IVA incluido Disponible

  • Capacitor Electrolítico de Aluminio / 100 µF / 16 Vcc / Radial / 105 °C / 5 x 11 mm

    0100M0016V

    Precio regular $ 23.07
    IVA incluido Disponible

  • Capacitor Electrolítico Radial / 100 µF / 25 Vcc / 105 °C / 6.3 x 11 mm / Corriente de Rizado 170 mA RMS

    0100M0025V

    Precio regular $ 8.12
    IVA incluido Disponible

  • Capacitor Electrolítico de Aluminio / 470 µF / 25 Vcc / 105 °C / Radial 8 x 15 mm

    0470M0025V

    Precio regular $ 59.18
    IVA incluido Disponible

  • Capacitor de Cerámica / 6800 pF / 100 V / Alta Frecuencia / Baja Pérdida Dieléctrica

    0682P0100V

    Precio regular $ 47.00
    IVA incluido Disponible

  • Capacitor Electrolítico Radial / 1000 µF / 10 V / Tolerancia ±20% / -40 °C a +85 °C

    1000M0010V

    Precio regular $ 16.66
    IVA incluido 16 pzas.

  • Amplificador de Pin / Diseño Compacto / Alta Resistencia / Compatibilidad Multi-Sistema / Rendimiento Eficiente

    1008777562

    Precio regular $ 5.98
    IVA incluido 9 pzas.

Accesorios compatibles

  • Tornillo Phillips / Rosca 4-40 / Longitud 1/4 pulgada / Acero de alta resistencia / Acabado anticorrosión

    0404MPP

    Precio regular $ 0.21
    IVA incluido 1 pzas.

  • Tuerca de Acero / Rosca 4-40 / Acabado Galvanizado / Resistente a Corrosión

    04NK

    Precio regular $ 1.07
    IVA incluido 6 pzas.

  • Soporte de Montaje / Equipos Icom / Diseño Compacto / Instalación Rápida

    F121-MMB

    Precio regular $ 188.54
    IVA incluido 1 pzas.

  • Conector Socket Hembra / 8 Contactos Macho / Soldable / Seguro Roscable / 3.5 x 1.7 cm / 0.46 oz

    M-18

    Precio regular $ 139.91
    IVA incluido 1 pzas.

  • Cable para Antena Dipolo / Material Plástico Resistente / Uso Exterior / Conector Estándar

    PIOLA

    Precio regular $ 4.27
    IVA incluido Disponible

  • Ancla para base triangular / Varilla roscada 3/4' / ASTM-36 Cal. 16 / Galvanizado electrolítico / 18 cm varilla / 12 cm travesaño

    SAB-30

    Precio regular $ 221.81
    IVA incluido Disponible

Características Generales

  • Conector ZHR-13 con 13 contactos
  • Separación de 1.5 mm entre contactos
  • Diseño compacto para aplicaciones electrónicas
  • Material resistente a altas temperaturas
  • Fácil montaje y conexión segura

Especificaciones Eléctricas

  • Corriente nominal: 1.0 A AC/DC (AWG #26)
  • Tensión nominal: 50 V AC/DC
  • Rango de temperatura: -25℃ a +85℃
  • Resistencia de contacto: 20 mΩ máx. (inicial), 30 mΩ máx. (después de pruebas ambientales)
  • Resistencia de aislamiento: 500 MΩ mín.
  • Tensión soportada: 500 VAC/minuto
Especificaciones Mecánicas
  • Altura de montaje: 5.6 mm
  • Espesor: 3.5 mm
  • Material de contactos: Bronce fosfórico, recubierto de estaño
  • Material de aislamiento: PA 66, UL94V-0, natural (blanco)
  • Conformidad: RoHS2
Compatibilidad
  • Calibre de cable: AWG #32 a #26
  • Espesor de PCB: 0.6 a 1.2 mm, 1.6 mm
  • Conectores compatibles: ZR insulation displacement connectors
Dimensiones
  • Ancho: 18.0 mm (13 contactos)
  • Largo: 21.0 mm (13 contactos)
  • Diámetro de contacto: φ0.7±0.03 mm
  • Pitch: 1.5 mm
Modelos Relacionados
  • ZHR-2 a ZHR-13 (2 a 13 contactos)
  • ZHR-6(3.0) con pitch de 3.0 mm
Opciones de Montaje
  • Tipo paso a través (Through-hole)
  • Montaje superficial (SMT) con y sin pestañas de soldadura

Notas Importantes

  • Las tolerancias no son acumulativas: ±0.05 mm para todos los centros
  • Consultar a JST para detalles sobre productos, especificaciones de terminales y conectores
  • Las dimensiones indicadas son una guía, contactar a JST para aplicaciones específicas

Certificaciones

  • UL/CSA (excepto ZHR-6(3.0))
  • E60389
  • LR20812
