Controlador PWM / 300 kHz / 7-40 V / 2 Salidas / PDIP-16 / -40°C a +85°C | SIERRA STORE

$ 48.84

Marca: SYSCOM PARTS

$ 48.84

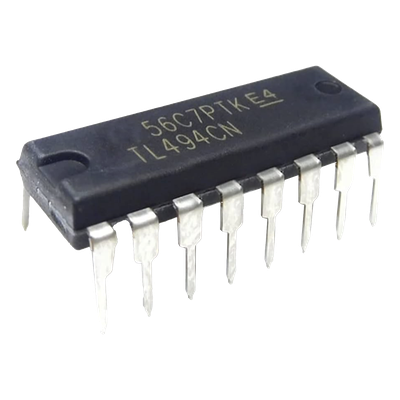

SKU: TL494CN

IVA INCLUIDO
Solo quedan 15
Entrega estimada en 2–3 días hábiles Confirmamos la fecha al procesar el pedido.
Envío a México Tarifa calculada en checkout
Compra con factura CFDI 4.0
Garantía aplicable según fabricante y asesoría técnica antes de comprar.
  • American Express
  • Apple Pay
  • Google Pay
  • Maestro
  • Mastercard
  • PayPal
  • Shop Pay
  • USDC
  • Visa
  • OXXO
  • SPEI
Frecuencia de conmutación hasta 300 kHz para respuesta rápida
Voltaje de entrada amplio de 7 V a 40 V versátil
Dos salidas independientes para mayor flexibilidad de diseño
Tiempo de subida de 100 ns y caída de 40 ns
Topologías múltiples boost, buck, flyback, forward, push-pull
Paquete PDIP-16 through-hole para montaje sencillo

  • TP-LINK

    Inyector PoE (15W) / Gigabit 802.3 af / 2 puerto 10/100/1000 Mbps / Plug and Play

    TL-POE150S

    Precio regular $ 281.83
    IVA incluido Disponible

Accesorios compatibles

  • Conector Socket Hembra / 8 Contactos Macho / Soldable / Seguro Roscable / 3.5 x 1.7 cm / 0.46 oz

    M-18

    Precio regular $ 139.91
    IVA incluido 1 pzas.

  • Resistencia de Precisión / 0.1 Ohm / 5 W / Fuentes de Alimentación Lineales

    1OHM5W

    Precio regular $ 42.52
    IVA incluido 8 pzas.

El TL494CN es un circuito de control de modulación por ancho de pulsos (PWM) integrado en un solo chip, diseñado principalmente para el control de fuentes de alimentación conmutadas. Incorpora todas las funciones necesarias para implementar topologías de conversión DC-DC de manera eficiente. Su amplio rango de voltaje de entrada y sus dos salidas independientes ofrecen versatilidad para diversas aplicaciones de control de potencia. El encapsulado PDIP-16 con montaje through-hole facilita su integración en prototipos y equipos de producción.

Características principales

  • Frecuencia de conmutación de hasta 300 kHz
  • Voltaje de entrada amplio: 7 V a 40 V
  • Ciclo de trabajo máximo del 45%
  • Dos salidas independientes para mayor flexibilidad
  • Tiempo de subida rápido de 100 ns y tiempo de caída de 40 ns
  • Diseño DIP-16 para fácil montaje through-hole

Especificaciones técnicas

Categoría
Controladores de conmutación
Topologías soportadas
Boost, Buck, Flyback, Forward, Push-Pull
Número de salidas
2 salidas
Frecuencia de conmutación
300 kHz
Ciclo de trabajo máximo
45%
Voltaje de entrada
7 V a 40 V
Voltaje de salida
40 V
Corriente de salida
200 mA
Temperatura de operación
-40°C a +85°C
Estilo de montaje
Through-hole
Paquete / Encapsulado
PDIP-16
Empaque
Tube
Tiempo de caída
40 ns
Altura
4.57 mm (0.18 pulgadas)

Rendimiento de conmutación

Tiempo de subida
100 ns
Tiempo de caída
40 ns
