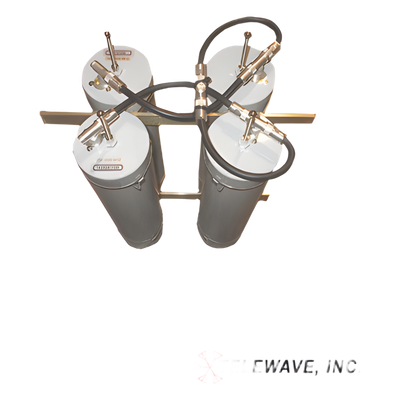

Duplexer Pasa-Banda-Rechazo de Banda / 118-148 MHz / 4 Cavidades 5" Diámetro / 600 kHz Separación / 1.5 dB Pérdida / 350 W / 19" Rack | SIERRA STORE

$ 72,507.24

Marca: TELEWAVE, INC

$ 72,507.24

SKU: TPRD-1454

IVA INCLUIDO
Agotado
Producto bajo pedido. Contáctanos para confirmar disponibilidad y entrega.
Envío a México Tarifa calculada en checkout
Compra con factura CFDI 4.0
Garantía aplicable según fabricante y asesoría técnica antes de comprar.

Avísame cuando esté disponible

Te contactaremos en cuanto haya stock.
  • American Express
  • Apple Pay
  • Google Pay
  • Maestro
  • Mastercard
  • PayPal
  • Shop Pay
  • USDC
  • Visa
  • OXXO
  • SPEI
Aislamiento de 77 dB para protección de señales críticas
Montaje flexible en rack 19" o pared según infraestructura
Conectores N hembra con opción UHF para compatibilidad
Construcción soldada en aluminio para máxima durabilidad
Operación extrema de -30°C a +70°C sin degradación
Supresión bidireccional de ruido TX-RX de 77 dB

  • ASTRON

    Fuente de Poder Lineal Regulada / 13.8 Vcc / 20 A / 276 W / Cargador de Baterías 2 A / 115 Vca

    RS-20ABB

    Precio regular $ 5,125.89
    IVA incluido 20 pzas.

Accesorios compatibles

  • ANDREW / COMMSCOPE

    Cable Coaxial Heliax de 1/2, Cobre Corrugado, Blindado, 50 Ohms

    LDF4-50A

    Precio regular $ 238.65
    IVA incluido Disponible

  • ANDREW / COMMSCOPE

    Conector N macho para cable LDF4-50A, LP-450A

    L4TNM-PSA

    Precio regular $ 620.01
    IVA incluido Disponible

Duplexer de banda ancha diseñado para operación en el rango de 118-148 MHz con arquitectura de cuatro cavidades de 5 pulgadas de diámetro. Su configuración pasa-banda-rechazo de banda permite compartir una antena única entre transmisor y receptor con separación mínima de 600 kHz, minimizando la pérdida por inserción a 1.5 dB. La construcción con placas superiores de aluminio de ¼ pulgada completamente soldadas al conductor externo asegura estabilidad mecánica y eléctrica en condiciones de alta demanda. Compatible con montaje estándar en rack de 19 pulgadas o en pared, adaptándose a centros de comunicaciones, torres de control aéreo y estaciones de radio base profesionales.

Características Principales

  • Aislamiento superior de 77 dB a 600 kHz de separación
  • Pérdida por inserción mínima de 1.5 dB para eficiencia energética
  • Potencia máxima de 350 W para aplicaciones de alta potencia
  • VSWR máximo 1.5:1 garantizando matching de impedancia óptimo
  • Rango de temperatura operativa -30°C a +70°C
  • Conectores N hembra estándar con opción UHF hembra

Especificaciones Técnicas

Eléctricas

Rango de frecuencia118-148 MHz
Rango de ajuste118-148 MHz
Separación TX-RX mín.600 kHz
Pérdida por inserción1.5 dB
Aislamiento RX en TX77 dB @ 600 kHz
Supresión de ruido TX en RX77 dB @ 600 kHz
VSWR máximo1.5:1
Potencia máxima350 W

Mecánicas

Cavidades4 (5' Ø x 30' L)
Dimensiones (A x A x F)864 x 483 x 280 mm
Dimensiones (pies)2.83 x 1.58 x 0.92 ft
Peso10.4 kg
Montaje19' rack o pared
ConectoresN hembra / UHF hembra (opc.)
AcabadoEsmalte acrílico
Rango de temperatura-30°C a +70°C

Diseño y Construcción

Placas superiores de aluminio de ¼ pulgada completamente soldadas al conductor externo, proporcionando rigidez estructural y continuidad eléctrica superior. Diseño optimizado para aplicaciones de radio profesional donde la confiabilidad a largo plazo y el rendimiento electromagnético consistente son críticos.
