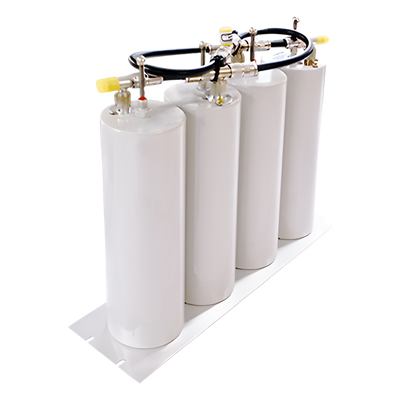

Duplexer Pasa Banda-Rechazo de Banda / 370-430 MHz / 4 Cavidades 4" / 3 MHz Separación / 1.0 dB / 250W / N Hembras / 13.3x48x30.5 cm | SIERRA STORE

$ 77,296.45

Marca: TELEWAVE, INC

$ 77,296.45

SKU: TPRD-3844

IVA INCLUIDO
Agotado
Producto bajo pedido. Contáctanos para confirmar disponibilidad y entrega.
Envío a México Tarifa calculada en checkout
Compra con factura CFDI 4.0
Garantía aplicable según fabricante y asesoría técnica antes de comprar.

Avísame cuando esté disponible

Te contactaremos en cuanto haya stock.
  • PayPal
  • OXXO
  • SPEI
Aislamiento TX-RX de 75 dB en entornos RF severos
Sintonizadores plateados con contactores de cobre berilio
Mecanismo de bloqueo positivo para ajuste en campo
Cable RG-214 mil-spec para interconexiones internas
Diseño de paso de banda con mínima pérdida de inserción
Protección contra desensibilización de 90 dB

Duplexer pasa banda-rechazo de banda diseñado para operar en el rango de 370-430 MHz con alta selectividad gracias a su configuración de 4 cavidades de 4 pulgadas de diámetro. Utiliza 2 cavidades TPR-3504 en las trayectorias de transmisión y recepción para ofrecer protección máxima TX a RX en ambientes con severa congestión de RF. Su diseño optimizado garantiza característica de paso de banda con mínima pérdida de inserción, empleando cable RG-214 de especificación militar para las interconexiones internas y materiales de alta durabilidad que aseguran rendimiento consistente en condiciones exigentes.

Características Principales

  • Aislamiento TX-RX de 75 dB @ 5 MHz y 60 dB @ 3 MHz
  • 4 cavidades de 4' de diámetro para alta selectividad
  • Pérdida de inserción máxima de 1.0 dB
  • Potencia de entrada máxima de 250 W
  • Conectores N hembra para integración estándar
  • VSWR máximo de 1.5:1
  • Sintonizadores plateados y contactores de cobre berilio
  • Mecanismo de bloqueo positivo para ajuste en campo
  • Cable RG-214 mil-spec para interconexiones
  • Protección contra desensibilización de 90 dB

Especificaciones Técnicas

Eléctricas
Banda de frecuencia: 370-430 MHz
Separación TX-RX (mín.): 3 MHz
Potencia de entrada (máx.): 250 W
Pérdida de inserción (TX y RX a antena): 1.0 dB
Aislamiento TX a RX (mín.): 75 dB @ 5 MHz / 60 dB @ 3 MHz
VSWR (máx.): 1.5:1
Protección contra desensibilización: 90 dB
Supresión de banda: Incluida
Mecánicas y Físicas
Cavidades: 4 (4' diámetro)
Dimensiones: 13.3 x 48 x 30.5 cm (0.44 x 1.57 x 1 ft)
Conectores: N hembra
Interconexiones: Cable RG-214 mil-spec
Sintonizadores: Plateados
Contactores: Cobre berilio
Ajuste en campo: Mecanismo de bloqueo positivo
