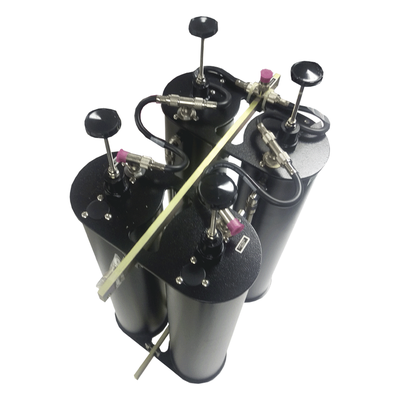

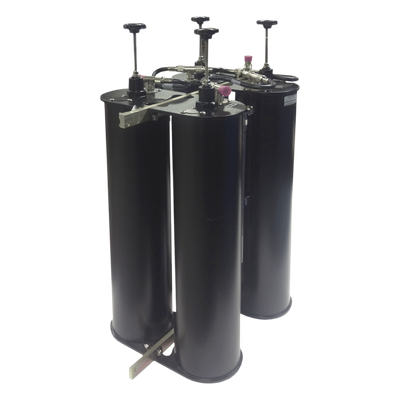

Duplexer TX-RX 158-166 MHz 4 Cavities VHF 0.6 MHz Separation 200W FEM PL259 connector | SIERRA STORE

$ 28,506.56

Marca: TX RX SYSTEMS INC.

$ 28,506.56

SKU: WP-639-C

IVA INCLUIDO
Agotado
Producto bajo pedido. Contáctanos para confirmar disponibilidad y entrega.
Envío a México Tarifa calculada en checkout
Compra con factura CFDI 4.0
Garantía aplicable según fabricante y asesoría técnica antes de comprar.

Avísame cuando esté disponible

Te contactaremos en cuanto haya stock.
  • American Express
  • Apple Pay
  • Google Pay
  • Maestro
  • Mastercard
  • PayPal
  • Shop Pay
  • USDC
  • Visa
  • OXXO
  • SPEI
Frecuencia de operación 158-166 MHz
Estructura de 4 cavidades BPBR
Separación de canales de 0.6 MHz
Potencia de 200W con conector PL-259
Ajuste de frecuencia con varilla de Invar y Rexolite
Aislamiento con cables de longitud crítica

  • RF INDUSTRIES,LTD

    Conector UHF Macho (PL-259) para cables LP-400, RG-8/U, RG-8U-SYS, 8237, 8267, 8268, 9913, CTN-400, 7810, 8214, 7810A, RFLASH-1113

    RFU-500

    Precio regular $ 82.68
    IVA incluido Disponible

  • Sierra Towers

    Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Electrólisis, Hasta 30 m de Elevación. Zonas Secas.

    STZ-30

    Precio regular $ 1,875.39
    IVA incluido Disponible

  • Times Microwave

    Metro de Cable Coaxial Flexible RG-8 LMR400 de Baja Pérdida, 50 Ohms

    LMR-400

    Precio regular $ 100.67
    IVA incluido Disponible
  • Mica con 1 año de servicio, 25Mb al mes MULTI-CARRIER(Telcel/Movistar) Especial para GPS

    Sierra Select

    Mica con 1 año de servicio, 25Mb al mes MULTI-CARRIER(Telcel/Movistar) Especial para GPS

    SIM25GPS

    Precio regular $ 1,029.88
    IVA incluido 15 pzas.

  • NetPoint

    Juego de 2 Antena Direccionales para radio C5x y B5x / tecnología Twist-on para radios de guía de onda / 4.9-6.4 GHz / Ganancia 27

    NP-PRO-S-2PACK

    Precio regular $ 6,400.61
    IVA incluido 6 pzas.

Características Técnicas

  • Frecuencia de Operación: 158-166 MHz
  • Estructura: 4 cavidades BpBr (Bandpass-Bandreject)
  • Separación de Canales: 0.6 MHz
  • Conector: PL-259
  • Potencia: 200W
  • Impedancia: 50 ohms

Construcción

  • Ajuste de Frecuencia: Varilla roscada de Invar (frecuencia de paso) y varilla Rexolite (frecuencia de rechazo)
  • Aislamiento: Cables interconectores de longitud crítica (no modificar)
  • Conectores: Tres conectores identificados: 'Low Freq. Input', 'High Freq. Input' y 'Antenna'
Requisitos de Instalación
  • Usar cable coaxial doblemente blindado (RG-142 o RG-214) para conexiones
  • Verificar coincidencia de impedancia entre transmisor, duplexer y antena
  • Optimizar longitud del cable coaxial entre transmisor y duplexer si hay desadaptación
  • Considerar uso de aislador de ferrita para resolver problemas de potencia reflejada
Procedimiento de Ajuste
  • Ajuste de frecuencia de paso primero, luego ajuste de frecuencia de rechazo
  • Usar analizador de espectro con generador de tracking para ajuste de campo
  • Ajustar cavidades 1 & 2 para frecuencia baja, cavidades 3 & 4 para frecuencia alta
  • Rechazo de frecuencia >80 dB
Consideraciones de Cableado
  • Mantener longitud crítica de cables entre transmisor y duplexer
  • Para 160 MHz, usar cables de hasta 6' durante ajuste
  • Reemplazar con longitud equivalente de cable continuo después del ajuste
  • Considerar impedancia nominal de 50 ohms con VSWR 1.3 a 1.5:1

Notas de Aplicación

  • El duplexer está preajustado en fábrica con analizador de espectro
  • No se requiere ajuste adicional bajo condiciones normales
  • Todas las cavidades soportan la potencia del transmisor
  • Si se requiere cambio de frecuencias, es necesario analizador de espectro con generador tracking

Procedimiento de Optimización

  • Conectar transmisor a carga dummy de 50 ohms según instrucciones del fabricante
  • Conectar duplexer al transmisor con cable corto (máximo 6' @ 160 MHz)
  • Ajustar longitud del cable gradualmente hasta encontrar longitud óptima
  • Reemplazar con cable continuo de longitud equivalente después del ajuste

Conexiones del Analizador

  • Figura 1: Configuración para ajuste de paso bajo
  • Figura 2: Configuración para ajuste de paso alto
  • Figura 3: Ajuste de notches de rechazo

Curvas de Respuesta

  • Plot 1: Curva de respuesta simétrica
  • Plot 2: Curva de paso alto
  • Plot 3: Curva de paso bajo
  • Plot 4: Curva de rechazo bajo
  • Plot 5: Curva duplex del lado bajo
