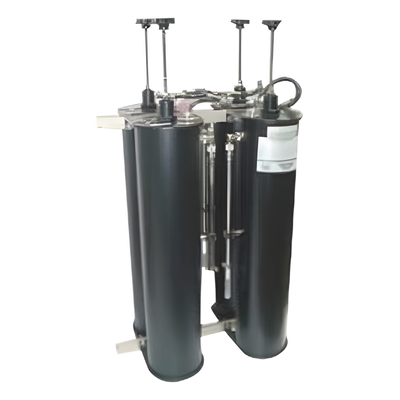

DUPLEXER TX-RX 166-174MHZ 4 CAVIDADES | SIERRA STORE

$ 28,377.74

Marca: TX RX SYSTEMS INC.

$ 28,377.74

SKU: WP-639-D

IVA INCLUIDO
Agotado
Producto bajo pedido. Contáctanos para confirmar disponibilidad y entrega.
Envío a México Tarifa calculada en checkout
Compra con factura CFDI 4.0
Garantía aplicable según fabricante y asesoría técnica antes de comprar.

Avísame cuando esté disponible

Te contactaremos en cuanto haya stock.
  • American Express
  • Apple Pay
  • Google Pay
  • Maestro
  • Mastercard
  • PayPal
  • Shop Pay
  • USDC
  • Visa
  • OXXO
  • SPEI
Diseño de 4 cavidades para operación dúplex
Frecuencia de operación 166-174 MHz
Configuración BPBR (Banda Pasante - Banda Rechazada)
Rechazo de 80 dB en frecuencias de operación
VSWR típico de 1.3 a 1.5 1
Impedancia nominal de 50 ohmios

  • SAMLEX

    Inversor CD-CA / 800 W / 12 Vcc Entrada / 115 Vca 60 Hz Salida / Onda Sinusoidal Modificada

    SAM-800-12

    Precio regular $ 2,405.12
    IVA incluido Disponible

  • Sierra Select

    Cople de Nylon para Prevenir Inducciones / Aísla el Ruido Generado con el Montaje de Pared / Compatible con PTZ epcom / HiLook /

    DS-1601ZJ-CP

    Precio regular $ 499.01
    IVA incluido Disponible
  • Juego de 13 Brocas Sierra Bimetálica con Adaptadores y Estuche. (3/4", 7/8", 1-1/8", 1-3/8", 1-1/2", 1-3/4", 2", 2-1/4", ...

    PRECISION

    Juego de 13 Brocas Sierra Bimetálica con Adaptadores y Estuche. (3/4", 7/8", 1-1/8", 1-3/8", 1-1/2", 1-3/4", 2", 2-1/4", 2-1/2")

    PST-C020-01

    Precio regular $ 1,063.21
    IVA incluido Disponible

  • Sierra Video

    Caja de Conexiones Plástica Compatible con Cámaras epcom / HIKVISION / Uso en Exterior

    DS-1280-ZJ-XS-P

    Precio regular $ 113.74
    IVA incluido Disponible

Características Principales

  • Diseño de 4 cavidades para operación duplex
  • Frecuencia de operación: 166-174 MHz
  • Configuración BpBr (Banda Pasante - Banda Rechazada)
  • Conectores de entrada marcados: 'Low Freq. Input', 'High Freq. Input' y 'Antenna'
  • Cables interconectados entre cavidades con longitud crítica (no deben modificarse)

Requisitos de Instalación

  • Uso de cable coaxial doblemente blindado (RG-142 o RG-214) para conexiones
  • Verificar longitud crítica del cable entre transmisor y duplexer
  • Optimización de longitud de cable puede ser necesaria para adaptación de impedancia
  • Terminación de puerto de antena con carga de 50 ohm durante ajustes
  • Uso de aislador de ferrita puede resolver problemas de potencia reflejada
Ajustes de Sintonización
  • Sintonía de 'paso' primero, 'rechazo' después
  • Varilla roscada ajusta frecuencia de paso
  • Varilla de rexolita ajusta frecuencia de rechazo
  • Rechazo >80 dB en frecuencias de operación
Procedimiento de Ajuste
  • 16 pasos para ajuste completo
  • Incluye ajuste de cavidades 1&2 y 3&4
  • Verificación con analizador de espectro y generador de seguimiento
  • Procedimientos de pretuneo y ajuste fino
Requisitos de Equipamiento
  • Analizador de espectro con generador de seguimiento
  • Carga de 50 ohmios
  • Cables de conexión de calidad
  • Herramientas para ajuste mecánico

Consideraciones de Impedancia

  • VSWR típico: 1.3 a 1.5:1
  • Impedancia nominal: 50 ohmios
  • Rango de impedancia aceptable: 33-75 ohmios (VSWR 1.5:1)
  • Posible necesidad de red de adaptación PI

Síntomas de Mala Adaptación

  • Radiaciones espurias del transmisor
  • Potencia de salida errática
  • Pérdida de inserción anormal
  • Cambio de potencia reflejada con longitud de cable
Conexiones de Ajuste
  • Figura 1: Ajuste de paso bajo
  • Figura 2: Ajuste de paso alto
  • Figura 3: Ajuste de notches de rechazo
Curvas de Respuesta
  • Plot 1: Curva de respuesta simétrica
  • Plot 2: Curva de paso alto
  • Plot 3: Curva de paso bajo
  • Plot 4: Curva de rechazo bajo
  • Plot 5: Curva duplex del lado bajo
