Descripción General

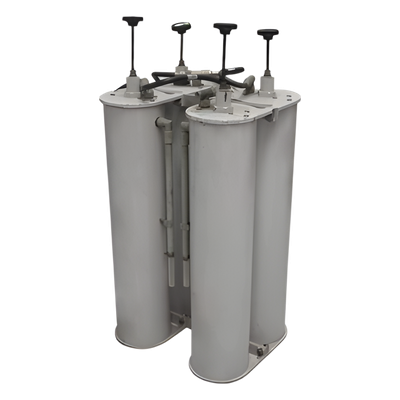

• DUPLEXER 144-150 MHz DE 4 CAVIDADES
• Configuración BpBr Circuit® (Patentado por Wacom)
• Configuración de 4 cavidades interconectadas con cable doblemente apantallado
• Diseñado para sistemas dúplex con separación de frecuencia de 600 KHz o más
• Incluye 4 cavidades de 5' OD

Características Técnicas

• Rango de Frecuencia: 144-174 MHz
• Separación Mínima de Frecuencia: 600 KHz
• Potencia Máxima: 200 WATTS
• Pérdida de Inserción: 1.5 dB (a 0.6 MHz y 2.0 MHz de separación)
• Aislamiento: 45 dB (a 0.6 MHz) y 80 dB (a 2.0 MHz)
• Atenuación: 80 dB (a 0.6 MHz) y 90 dB (a 2.0 MHz)
• VSWR Máximo: 1.3 a 1

Características Mecánicas

• Dimensiones: 13' x 19' x 31' (Ancho x Profundo x Alto)
• Peso Neto: 24 lbs
• Peso de Envío: 32 lbs
• Conectores: UHF hembra (Tipo N opcional)
• Acabado: Esmalte Negro

Curvas de Respuesta Típica

Modelo WP-639 @ 0.6 MHz de separación

• Aislamiento: 45 dB
• Frecuencia: 150 MHz
• Atenuación: 80 dB a la frecuencia de transmisión y recepción

Modelo WP-639 @ 2.0 MHz de separación

• Aislamiento: 80 dB
• Frecuencia: 150 MHz
• Atenuación: 90 dB a la frecuencia de transmisión y recepción
