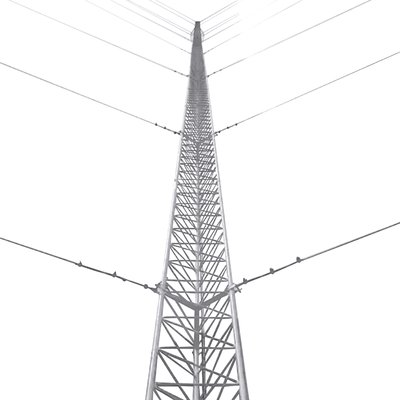

Kit de Torre Arriostrada de Piso de 15 m Altura con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida). | SIERRA STORE

Precio regular: $ 12,064.99

Marca: SYSCOM TOWERS

Precio regular: $ 12,064.99

SKU: KTZ-30E-015

IVA INCLUIDO

Producto bajo pedido Contáctanos para confirmar tiempo de entrega.

Cantidad

🚚 Envío $150 MXN a toda la República Mexicana · Paquetes >15 kg: costo final sujeto a cotización con paquetería

🏪 Recolección en tienda (Nogales) — $0 · Listo en 2-3 días hábiles tras confirmar pago

🛡️ Garantía incluida + Asesoría técnica gratis

🏢 28 años de experiencia — Desde 1998 en el mercado

Distribuidor autorizado · Factura CFDI 4.0

ATERRIZAJE DE TORRE Y EQUIPO CIMENTACIÃ“N STZ-30 Diagrama Aterrizaje de Equipo en Torre con Pararrayo.HOJA DE ESPECIFICACIONES STZ-30 REV.002 NORMATIVA PARA SEÃ‘ALIZACIÃ“N DE TORRES (CODA-001-2010)PreguntasFrecuentesTorresSYSCOM

Descripción del producto

Kit de Torre Arriostrada de Piso de 15 m Altura con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida). disponible en Sierra Store. Envío gratis a todo México. Compra en línea con garantía y soporte técnico.

Características Destacadas

Normativa: ISO 9001:2015
Gran Elevación / Bajo costo
100% Inspección de Ensamble Tramo - Tramo
Galvanizado: Electrolítico (ASTM B-633)
Aplicación: Zonas secas libre de corrosión

Características Físicas

Carga Axial Máxima: 200 Kg
Altura: 15 metros (5 tramos)
Resistencia al viento: 200 km/hr
Protección anticorrosiva: Galvanizado Electrolítico (ASTM B-633)
Aplicación: Intemperie (Zonas desérticas o baja humedad)

Componentes del Kit

5 x STZ30 - Tramo de torre de 30 cm de ancho de cara
1 x SCZ30P - Copete de torre de 30 cm con opresor para pararrayo
1 x SBA30 - Base para torre de 30 cm
1 x SAB30 - Ancla para base de torre
3 x SJB30 - Brida de sujeción de Retenida
3 x SAP02 - Ancla de piso para Retenida
18 x CUELLO-14-HDG - Cuello para cable de retenida
54 x NUDO-316-FJG - Abrazadera tipo perro de 3/16'

Accesorios Opcionales

No incluye: Cable de retenida (recomendamos 160 metros de SRET-318-CAM)

No incluye: Tensores (recomendamos 9 TEN1/2X6OGJ o TEN1/2X6OQJ)

**No usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera pérdida de garantía del equipo**

Sistema de Señalización/Iluminación

2 x EIGSLSE - Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810
2 x HLU3R2 - Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco

Sistema de línea de vida

1 x SHE-LV - Par de herrajes de sujeción
1 x S-GULV - Guía para línea
18 x SRET-338CAM - Cable de 3/8'
6 x NUDO-38FJG - Nudo forjado 3/8'
2 x CUELLO-38-HDG - Cuello 3/8'
1 x TRY-ACC-SLIDER - Carro de Seguridad para Instalador (Opcional)
1 x SYS-USA7B - Arnés de Suspención (Opcional)

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura

Sistema de Tierra Física Recomendada

1 x TG45AB - Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
1 x S610 - Registro plástico
3 x TGCR11 - Conector de Ojo
2 x TGAB18 - Conector para Varilla
1 x TGBUSG10 - Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN)

Sistema de Pararrayos Básico

1 x TGTDPC - Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
1 x TG45AB - Electrodo de 45 Amp. Con saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel
1 x S610 - Registro plástico chico
1 x ANTIOX - Aerosol para protección de terminales
3 x TGCR11 - Conector de Ojo
2 x TGAB18 - Conector para Varilla
10 x TGAC - Aislador para torre

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos

*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros

Recomendaciones

Asegúrese de que la instalación sea realizada por un profesional capacitado
Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
Debe realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo
Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo

Diagrama de Instalación

Ver diagrama de conexión de Tierra Física + Pararrayo

Kit Pararrayo + Tierra física

KLP-TZ15-PRO - Kit completo ideal para torres de 15 m con dipolo corona, cableado y electrodos

O también puede cotizar individualmente los componentes de Tierra física o Pararrayo

Imágenes de Instalación

Reseñas de Clientes

Productos Similares

Trylon

Proveedor: Trylon

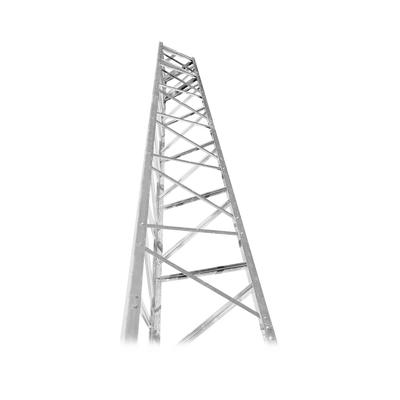

Torre Autosoportada TITAN T-500 de 14.6 metros (48 pies) con Base.

TRY-T-48-T500

★★★★★ (5)

No reviews

Precio regular $ 121,444.92

🚚 $150.00 Agotado

Trylon

Proveedor: Trylon

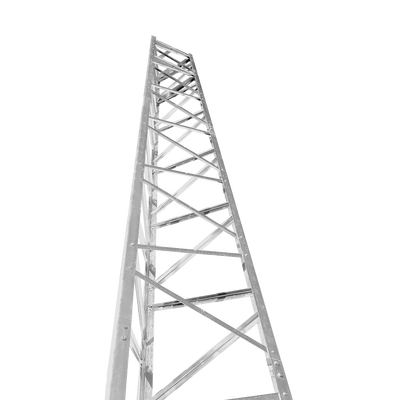

Torre Autosoportada TITAN T-300 de 12.1 metros (40 pies) con Base.
