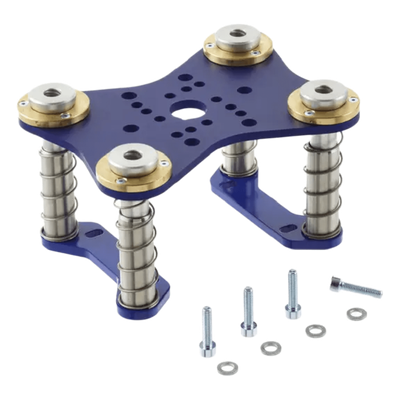

• Módulo de bridas flotante / 175x134x90.5 mm / Recorrido 18.5 mm / Resorte 4x / 5.74x4.40x2.97 ft | SIERRA STORE

Módulo de bridas flotante / 175x134x90.5 mm / Recorrido 18.5 mm / Resorte 4x / 5.74x4.40x2.97 ft | SIERRA STORE

$ 24,431.68

Marca: SCHMALZ

$ 24,431.68

SKU: 10.01.54.00105

IVA INCLUIDO
Agotado
Producto bajo pedido. Contáctanos para confirmar disponibilidad y entrega.
Envío a México Tarifa calculada en checkout
Compra con factura CFDI 4.0
Garantía aplicable según fabricante y asesoría técnica antes de comprar.

Avísame cuando esté disponible

Te contactaremos en cuanto haya stock.
  • PayPal
  • OXXO
  • SPEI
Módulo de bridas flotante / 175x134x90.5 mm / Recorrido 18.5 mm / Resorte 4x / 5.74x4.40x2.97 ft | SIERRA STORE
Diseño compacto para espacios reducidos de instalación
4 resortes para compensación de alturas y desniveles
Recorrido de 18.5 mm para adaptación a superficies irregulares
Compatible con ventosas de 40 a 80 mm de diámetro
Rosca de fijación G1 M6-MA para montaje seguro
Agujeros de montaje de 6.6 mm para fijación estándar

Módulo de bridas flotante diseñado para aplicaciones de manipulación automatizada que requieren compensación de desniveles y adaptación a superficies irregulares. Integra 4 resortes que permiten el ajuste dinámico de la posición de las ventosas durante el proceso de vacío. Su construcción compacta de 175 x 134 x 90.5 mm (6.89 x 5.28 x 3.56 in) optimiza el espacio de instalación en sistemas de pick-and-place. El recorrido de 18.5 mm garantiza flexibilidad suficiente para absorber tolerancias de posicionamiento. Compatible con ventosas de diámetros entre 40 y 80 mm, ofreciendo versatilidad para diversas cargas y geometrías de piezas.

Características principales

  • Compensación de alturas mediante 4 resortes integrados
  • Recorrido efectivo de 18.5 mm para adaptación a irregularidades
  • Construcción compacta para integración en espacios limitados
  • Rosca de fijación G1 M6-MA para conexión mecánica estandarizada
  • Compatibilidad con ventosas de 40, 50, 63 y 80 mm de diámetro
  • Agujeros de montaje de 6.6 mm para fijación con tornillería común

Especificaciones técnicas

Dimensiones generales
L × B × H
175 × 134 × 90.5 mm
6.89 × 5.28 × 3.56 in
Recorrido
Z (desplazamiento)
18.5 mm
0.73 in
Altura total
H1
102.4 mm
4.03 in
Posición de resortes
Y1 / X1
91 × 132 mm
3.58 × 5.20 in
Rosca de fijación
G1
M6-MA
Espesor de resorte
S
6 mm
0.24 in

Diámetros de ventosa compatibles

D MK1
40 mm
D MK2
50 mm
D MK3
63 mm
D MK4
80 mm

Datos de montaje

Agujeros de montaje
D1 / D2 / D3
6.6 mm
Diámetro adicional
D4
9 mm
Clasificación
PSSG
Con resortes
