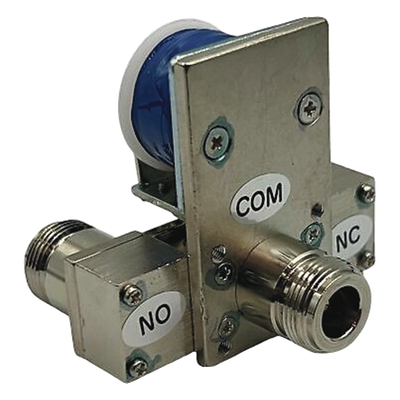

• Relevador Coaxial SPDT / 10-14 Vcc / 250W @ 1 GHz / 2 GHz / 50 Ω / N Hembra / 160 mA | SIERRA STORE

Relevador Coaxial SPDT / 10-14 Vcc / 250W @ 1 GHz / 2 GHz / 50 Ω / N Hembra / 160 mA | SIERRA STORE

$ 3,346.13

Marca: SYSCOM

$ 3,346.13

SKU: CX-520D

IVA INCLUIDO
Agotado
Producto bajo pedido. Contáctanos para confirmar disponibilidad y entrega.
Envío a México Tarifa calculada en checkout
Compra con factura CFDI 4.0
Garantía aplicable según fabricante y asesoría técnica antes de comprar.

Avísame cuando esté disponible

Te contactaremos en cuanto haya stock.
  • PayPal
  • OXXO
  • SPEI
Relevador Coaxial SPDT / 10-14 Vcc / 250W @ 1 GHz / 2 GHz / 50 Ω / N Hembra / 160 mA | SIERRA STORE
Conmutación de alta fiabilidad para sistemas RF profesionales
Aislamiento superior de 46 dB para mínima interferencia entre puertos
Pérdida de inserción ultrabaja de 0.20 dB para señal intacta
Conectores N hembra estandarizados para integración directa
Operación extendida de -25°C a +50°C en entornos exigentes
Vida útil de 1,000,000 operaciones para mantenimiento reducido

Relevador coaxial SPDT diseñado para conmutación RF en infraestructuras de telecomunicaciones profesionales. Opera con alimentación de 10-14 Vcc con consumo eficiente de 160 mA, soportando potencias de entrada de hasta 250 W a 1 GHz con impedancia característica de 50 ohm. Su arquitectura de contactos SPDT con tres conectores N hembra facilita la integración en sistemas de repetidores y equipos de radiofrecuencia sin adaptadores adicionales. El diseño garantiza aislamiento port-to-port de 46 dB mínimo y pérdida de inserción de apenas 0.20 dB, preservando la integridad de la señal en aplicaciones críticas.

Características Principales

  • Conmutación SPDT con 3 conectores N hembra para integración directa
  • Rango de frecuencia hasta 2 GHz con impedancia 50 ohm
  • Aislamiento mínimo de 46 dB y VSWR máximo de 1.05 a 1 GHz
  • Tiempos de conmutación rápidos: 20 ms conexión / 15 ms desconexión
  • Operación en temperaturas de -25°C a +50°C
  • Vida útil mecánica de 1,000,000 operaciones

Especificaciones Técnicas

Eléctricas

Alimentación 10-14 Vcc (12 Vcc nom.)
Consumo 160 mA
Tensión activación 10-14 Vcc
Tensión liberación Mín. 3 Vcc
Resistencia bobina 75 Ω ±10% @ 20°C
Esperanza de vida 1,000,000 operaciones

RF

Rango frecuencia Hasta 2 GHz
Impedancia 50 Ω
Potencia entrada 250 W @ 1 GHz
VSWR 1.05 máx. @ 1 GHz
Aislamiento 46 dB mín. @ 1 GHz
Pérdida inserción 0.20 dB máx. @ 1 GHz

Mecánicas

Arreglo contactos SPDT
Conectores 3x N hembra
Temperatura operación -25°C a +50°C
Elevación temp. máx. 20°C
Peso Aprox. 230 g
Montaje 4 tornillos

Conmutación

Tiempo conexión 20 ms máx.
Tiempo desconexión 15 ms máx.

Aplicaciones Típicas

Conmutación en repetidores de RF, sistemas de comunicaciones móviles, infraestructura de broadcast, equipos de prueba y medición, y arquitecturas de redundancia de antena en estaciones base.
