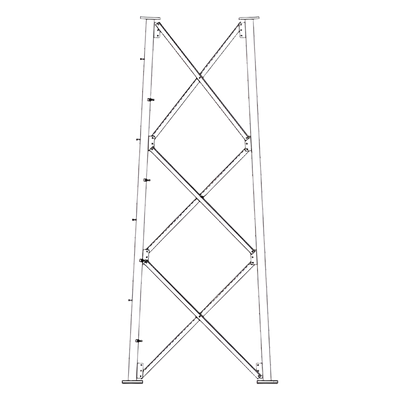

Sección 10 Base para Torre Autosoportada línea SSV (Código de Fábrica: 10N183) | SIERRA STORE

$ 138,130.98

Marca: ROHN

$ 138,130.98

SKU: SSV10N183

IVA INCLUIDO
Agotado
Producto bajo pedido. Contáctanos para confirmar disponibilidad y entrega.
Envío a México Tarifa calculada en checkout
Compra con factura CFDI 4.0
Garantía aplicable según fabricante y asesoría técnica antes de comprar.

Avísame cuando esté disponible

Te contactaremos en cuanto haya stock.

Envío de equipo de volumen

Por su peso (452.0 kg) este equipo viaja por flete terrestre especializado. En checkout se calcula la tarifa de equipo de volumen.

Si por destino, dimensiones o maniobras el flete real resulta mayor, te contactamos antes de despachar para que decidas: cubres la diferencia, recoges en tienda o cancelas con reembolso completo. Nunca cobramos un cargo extra sin tu autorización.

Ver política de envíos
  • American Express
  • Apple Pay
  • Google Pay
  • Maestro
  • Mastercard
  • PayPal
  • Shop Pay
  • USDC
  • Visa
  • OXXO
  • SPEI
Base robusta para torre autosoportada SSV
Compatible con estructura de sección 10
Diseño optimizado para máxima estabilidad
Componentes de alta resistencia a la intemperie
Fácil instalación en diversas condiciones de terreno
Construcción modular para fácil expansión

  • ANDREW / COMMSCOPE

    Conector N macho para cable LDF4-50A, LP-450A

    L4TNM-PSA

    Precio regular $ 620.01
    IVA incluido Disponible

  • NetPoint

    Juego de 2 Antena Direccionales para radio C5x y B5x / tecnología Twist-on para radios de guía de onda / 4.9-6.4 GHz / Ganancia 27

    NP-PRO-S-2PACK

    Precio regular $ 6,400.61
    IVA incluido 6 pzas.

Accesorios compatibles

  • ROHN

    Kit de Tornillería de Reemplazo / Torre Autosoportada / Compatibilidad BX40 y TBX40 / Acero Galvanizado / Montaje Estructural

    HWP-TBX40

    Precio regular $ 1,862.12
    IVA incluido 3 pzas.

Características Principales

  • Base robusta para torre autosoportada SSV
  • Compatible con estructura de sección 10
  • Diseño optimizado para máxima estabilidad
  • Componentes de alta resistencia a la intemperie
  • Fácil instalación en diversas condiciones de terreno

Especificaciones Técnicas

  • Código de Fábrica: 10N183
  • Tipo: Base para Torre Autosoportada
  • Línea: SSV
  • Marca: ROHN
  • Modelo: SSV10N183
Dimensiones
  • Sección: 10
  • Extensión Superior: 10' - 6 3/4'
  • Extensión Inferior: 12' - 7 1/4'
Construcción
  • Construcción atornillada en campo
  • Tubos galvanizados en caliente, interior y exterior
  • Barras de paso y tope cónico suministrados
Aplicaciones
  • Estructuras para telecomunicaciones PCS
  • Sistemas de banda ancha
  • Sistemas de seguridad
  • Iluminación deportiva
Normativas
  • Diseñado según ANSI/TIA-222-G
  • Categoría Topográfica 1
  • Espesor de hielo de diseño: 3/4'
  • Coeficiente sísmico S < 1.0
Compatibilidad
  • Compatible con secciones SSV estándar
  • Compatible con sistema de seguridad para escalada
  • Compatible con accesorios estándar ROHN
Opciones de Configuración
  • Configuración de altura desde 40' hasta 180'
  • Disponible en versiones 90 MPH, 100 MPH y 110 MPH
  • Opciones de base estándar SB2, SB3, SB4 & SB5
Requerimientos de Instalación
  • Kit de puesta a tierra debe ser ordenado por separado
  • Planos de ensamblaje y detalles de fundación incluidos
  • Requiere dispositivo de seguridad para estructuras > 10'
Capacidad 90 MPH
  • Altura 150': 19 sq.ft. en el tope / 11 sq.ft. en 30' debajo del tope
  • Altura 160': 15 sq.ft. en el tope / 8 sq.ft. en 30' debajo del tope
  • Altura 170': 18 sq.ft. en el tope / 9 sq.ft. en 30' debajo del tope
  • Altura 180': 13 sq.ft. en el tope / 6 sq.ft. en 30' debajo del tope
Capacidad 100 MPH
  • Altura 150': 12 sq.ft. en el tope / 3 sq.ft. en 30' debajo del tope
  • Altura 160': 9 sq.ft. en el tope / -
  • Altura 170': 9 sq.ft. en el tope / -
  • Altura 180': 6 sq.ft. en el tope / -
Capacidad 110 MPH
  • Altura 100': 9 sq.ft. en el tope / 3 sq.ft. en 30' debajo del tope
  • Altura 110': 11 sq.ft. en el tope / 5 sq.ft. en 30' debajo del tope
  • Altura 120': 7 sq.ft. en el tope / 2 sq.ft. en 30' debajo del tope
  • Altura 130': -
Detalles de Fundación
  • Diámetro de fundación: 8' - 6'
  • Ancho de fundación: 5' - 6'
  • Profundidad: 2' - 0'
  • Volumen de concreto: 8.6 cu. yds.
Materiales
  • Tubos galvanizados en caliente
  • Construcción soldada y atornillada
  • Acero estructural de alta resistencia
Aplicaciones Específicas
  • Soporta equipos de telecomunicaciones
  • Ideal para sistemas de antenas
  • Estructura para torres de iluminación
  • Soporte para sistemas de seguridad
Estándares de Ingeniería
  • Diseño con secciones estándar pre-ingenieradas
  • Sistema modular para fácil expansión
  • Construcción optimizada para vientos hasta 110 MPH
