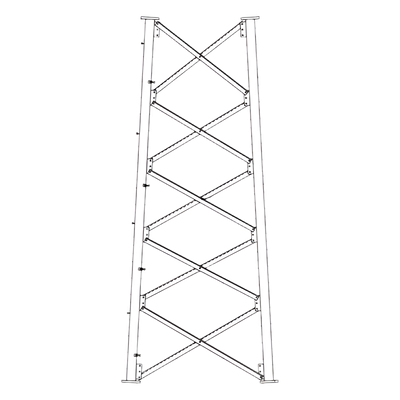

Sección 7 Base para Torre Autosoportada línea SSV (Código de Fábrica: 7N165) | SIERRA STORE

$ 85,770.71

Marca: ROHN

$ 85,770.71

SKU: SSV7N165

IVA INCLUIDO
Agotado
Producto bajo pedido. Contáctanos para confirmar disponibilidad y entrega.
Envío a México Tarifa calculada en checkout
Compra con factura CFDI 4.0
Garantía aplicable según fabricante y asesoría técnica antes de comprar.

Avísame cuando esté disponible

Te contactaremos en cuanto haya stock.

Envío de equipo de volumen

Por su peso (260.0 kg) este equipo viaja por flete terrestre especializado. En checkout se calcula la tarifa de equipo de volumen.

Si por destino, dimensiones o maniobras el flete real resulta mayor, te contactamos antes de despachar para que decidas: cubres la diferencia, recoges en tienda o cancelas con reembolso completo. Nunca cobramos un cargo extra sin tu autorización.

Ver política de envíos
  • American Express
  • Apple Pay
  • Google Pay
  • Maestro
  • Mastercard
  • PayPal
  • Shop Pay
  • USDC
  • Visa
  • OXXO
  • SPEI
Diseño autosoportado con bridas en extremos
Acero de alta resistencia galvanizado en caliente
Compatibilidad con torres SSV7N165 y modelos 6N62
Resistente a viento de hasta 110 mph
Carga de hielo de 3/4 pulgadas
Fundación recomendada circular o cuadrada de 8' de diámetro

  • Tramo de Remate para Torre / Tubo Central 1 5/16' / Acero Galvanizado Electrolítico / ISO 9000 / 7/8' Diámetro / Protección Contra Agua

    SCZ-30

    Precio regular $ 897.47
    IVA incluido 16 pzas.
  • Barra para Unión de Cobre con Capacidad de 1000A, medidas 7-7/8 x 2 x 1/4 in., con Aisladores (Sin Gabinete) - TOTAL GROUND

    TOTAL GROUND

    Barra para Unión de Cobre con Capacidad de 1000A, medidas 7-7/8 x 2 x 1/4 in., con Aisladores (Sin Gabinete)

    TG-BUS-G10

    Precio regular $ 1,174.23
    IVA incluido Disponible

  • TOTAL GROUND

    Registro de Inspección Subterráneo / Carga Estática 1360 kg / HDPE y Estireno Acrílico / Cierre Giratorio con Pernos / 160 x 235 x 210

    S-610

    Precio regular $ 663.50
    IVA incluido Disponible

  • TOTAL GROUND

    Kit de Aterrizaje Residencial / 2 Contactos Duplex / 15 A / Filtro LCR 12.5 cm / Altura 97 cm (3.2 ft)

    VARI-GROUND

    Precio regular $ 4,737.94
    IVA incluido Disponible
  • Gabinete de Poliéster IP65 Uso en Intemperie (300 x 400 x 200 mm) con Placa Trasera Interior de Plástico (Incluye Chapa y ...

    PRECISION

    Gabinete de Poliéster IP65 Uso en Intemperie (300 x 400 x 200 mm) con Placa Trasera Interior de Plástico (Incluye Chapa y Llave).

    PST-3040-20P

    Precio regular $ 1,204.84
    IVA incluido Disponible
  • Bóiler Solar de 180L, Baja Presión con 18 Tubos de Vacío de Mayor Resistencia y Termotanque Inoxidable de Grado Alimentici...

    EPCOM

    Bóiler Solar de 180L, Baja Presión con 18 Tubos de Vacío de Mayor Resistencia y Termotanque Inoxidable de Grado Alimenticio 180 L

    STELPWH180

    Precio regular $ 7,452.59
    IVA incluido Disponible
  • Tubo conduit 3/4" Pared Delgada (19mm) x 3 metros, galvanizado etiqueta verde, calibre 19 - JUPITER

    JUPITER

    Tubo conduit 3/4" Pared Delgada (19mm) x 3 metros, galvanizado etiqueta verde, calibre 19

    JU-PD-34-TUB

    Precio regular $ 150.68
    IVA incluido Disponible

  • Sierra Video

    Caja de Conexiones Plástica Compatible con Cámaras epcom / HIKVISION / Uso en Exterior

    DS-1280-ZJ-XS-P

    Precio regular $ 113.74
    IVA incluido Disponible

Accesorios compatibles

  • ROHN

    Kit de Tornillería de Reemplazo / Torre Autosoportada / Compatibilidad BX40 y TBX40 / Acero Galvanizado / Montaje Estructural

    HWP-TBX40

    Precio regular $ 1,862.12
    IVA incluido 3 pzas.

Características Técnicas

  • Tipo: Base para Torre Autosoportada
  • Línea: SSV
  • Código de Fábrica: 7N165
  • Compatibilidad: Torre SSV7N165
  • Material: Acero de alta resistencia
  • Acabado: Galvanizado en caliente

Especificaciones de Diseño

  • Diseño: Autosoportado con bridas en los extremos
  • Construcción: Soldada y atornillada
  • Estándar: ANSI/TIA-222-G, Structure Class II
  • Velocidad Viento: Hasta 110 mph
  • Carga Hielo: 3/4' de espesor
  • Coeficiente Sísmico: S < 1.0

Aplicaciones

  • Estructuras para telecomunicaciones PCS
  • Redes de banda ancha
  • Sistemas de seguridad
  • Iluminación deportiva
  • Otras aplicaciones industriales
Dimensiones
  • Altura Sección: 20'
  • Diámetro Tubo: 2 3/8' O.D.
  • Extensión Superior: 4' - 6 1/4'
  • Extensión Inferior: 6' - 6 3/4'
Componentes
  • Tornillería de montaje
  • Barras de puesta a tierra (deben pedirse por separado)
  • Dibujo de ensamblaje
  • Detalles de fundación estándar
Requisitos de Seguridad
  • Requiere dispositivo de seguridad para escalada (sobre 10')
  • Cumple con estándares ANSI/TIA-222-G
  • Diseño para carga simétrica
Fundación Recomendada
  • Tipo: Circular o cuadrada
  • Diámetro: 8' - 0'
  • Ancho: 4' - 6'
  • Profundidad: 2' - 0'
  • Volumen: 6.3 - 6.9 yd³
Capacidad de Carga
  • Proyectada: 10-17 sq. ft (TOP)
  • 30' Abajo: 3-10 sq. ft
  • Velocidad Viento: Hasta 110 mph
Configuración
  • Sección: 7N165
  • Conexión: Bridas con tornillos
  • Altura Total: Hasta 120'
  • Secciones: 6N62 + 7N165

Notas de Diseño

  • Diseñado según ANSI/TIA-222-G
  • Carga de viento de 3/4' de hielo
  • Incluye pernos de escalada y tope cónico
  • Barras de puesta a tierra deben pedirse por separado
  • Dibujos de ensamblaje incluidos
  • Diseños personalizados disponibles bajo solicitud

Compatibilidad

  • Con torres SSV estándar
  • Con torres SSV Heavy Duty
  • Con secciones 6N62 y 7N165
  • Con estándares de montaje ROHN
