Shield Display Táctil Arduino GIGA / Pantalla TFT 3.97" 480x800 / Touch Capacitivo 5 Puntos / IMU 6 Ejes BMI270 / Micrófono Digital | SIERRA STORE

$ 2,165.97

Marca: ARDUINO LLC

$ 2,165.97

SKU: ASX-00039

IVA INCLUIDO
Agotado
Producto bajo pedido. Contáctanos para confirmar disponibilidad y entrega.
Envío a todo México $174 · 2 a 3 días hábiles
Compra con factura CFDI 4.0
Garantía aplicable según fabricante y asesoría técnica antes de comprar.

Avísame cuando esté disponible

Te contactaremos en cuanto haya stock.
  • PayPal
  • OXXO
  • SPEI

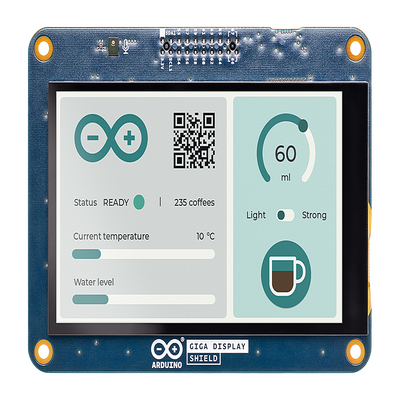

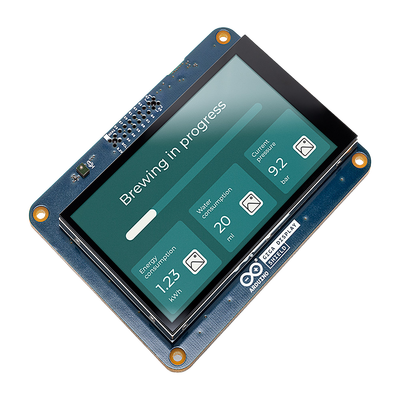

Pantalla táctil RGB de 3,97" y 480x800 píxeles
Microcontrolador de 480 MHz para interfaces avanzados y animaciones 3D
IMU de 6 ejes Bosch BMI270 con detección de movimiento
Micro de MEMS digital omnidireccional y bajo consumo
Soporte para cámaras ArduCAM con visualización en tiempo real
LED RGB controlable vía interfaz I2C
ASX00039-datasheet

Arduino Touch HMI + GIGA Ecosystem

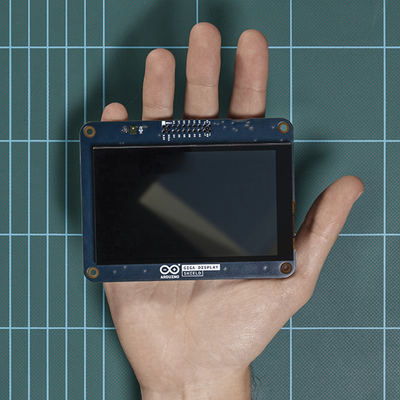

Arduino® GIGA Display Shield

La solución más rápida y eficiente para añadir una interfaz hombre-máquina (HMI) táctil a su ecosistema industrial. Diseñado como un shield apilable para la placa Arduino® Giga R1 WiFi, despliega una generosa pantalla táctil capacitiva gestual junto a un robusto conjunto de periféricos de audio, captura óptica y orientación espacial.

✓ Pantalla TFT Color de 3.97 pulgadas ✓ Panel Táctil Capacitivo con Soporte Gestual ✓ Sensor IMU de 6 Ejes e Indicador LED RGB ✓ Micrófono Digital MEMS Omnidireccional

Especificaciones Técnicas

Pantalla y Panel Táctil

• Panel físico TFT LCD modelo KD040WVFID026-01-C025A.
• Tamaño diagonal de panel extendido de 3.97 pulgadas.
• Resolución nítida nativa de la matriz: 480 x 800 píxeles.
• Paleta de profundidad cromática: 16.7 millones de colores.
• Tamaño micromecánico del píxel individual: 0.108 mm.
• Sensor táctil capacitivo con soporte de 5 puntos y gestos.

Arreglo de Sensores e IMU

• Unidad de medición inercial IMU de 6 ejes Bosch® BMI270.
• Convertidores ADC internos inerciales de alta precisión de 16 bits.
• Acelerómetro 3D con rangos configurables de ±2g hasta ±16g.
• Giroscopio 3D con rangos de operación de ±125 dps hasta ±2000 dps.
• Mapeo rápido de datos de orientación espacial y aceleración lineal.
• Enlace lógico directo hacia la placa base mediante bus I2C común.

Audio y Micrófono Digital

• Micrófono digital ultra compacto MEMS MP34DT06JTR.
• Punto de sobrecarga acústica de entrada (AOP): 122.5 dBSPL.
• Alta relación señal-ruido (SNR) integrada de 64 dB.
• Patrón de captura acústica omnidireccional en silicio.
• Sensibilidad nominal ajustada a -26 dBFS ± 3 dB de rango.
• Transmisión digital de flujo de audio por modulación PDM.

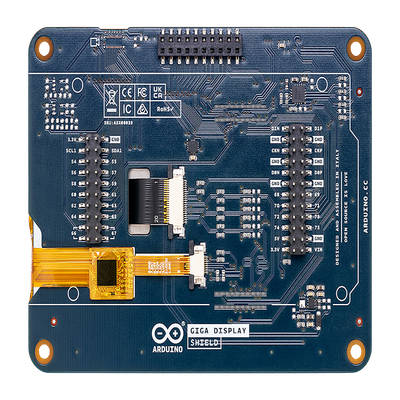

Interfaces y Conectores

• Conector físico de vídeo de alta densidad DSI modelo J4.
• Conector táctil de alta densidad I2C dedicado modelo J5.
• Ranura física hembra para acople de cámara externa modelo J3.
• Disposición del puerto de cámara mediante header de 2.54 mm.
• Interfaces traseras de pines GIGA para apilado directo (J6 y J7).
• Interconexiones de buses lógicos de datos mediante headers de 2.54 mm.

Etapa Eléctrica y Energía

• Voltaje de alimentación del chasis lógico derivado a 3.3V.
• Línea de poder de 3.3V suministrada directo por pines de la placa GIGA.
• Driver de iluminación LED para el backlight integrado LV52204MTTBG.
• Driver de control de color de diodos RGB integrado IS31FL3197.
• Circuito de bomba de carga integrada para asegurar la tensión lumínica.
• Tensión recomendada VIN de entrada por cabezal de 6 V a 32 V.

Dimensiones y Advertencias

• Dimensiones mecánicas estándar normalizadas: 106.00 mm x 80.00 mm.
• Rango de temperatura de operación recomendado: -20 °C a +70 °C.
• Nota crítica: El shield requiere una placa GIGA R1 WiFi para operar.
• No incorpora microcontrolador propio ni opera de forma independiente.
• Diodo indicador RGB de estado integrado de tipo ánodo común.
• Orificios de fijación mecánicos distribuidos en chasis de R1.60 mm.

Capacidades Avanzadas de Hardware

Integración Directa HMI Sin Cables

• Elimina por completo la necesidad de cablear buses de datos, usar protoboards o puentes de soldadura para dotar de una pantalla a su controlador principal.
• Su sistema de pines de expansión traseros encaja a la perfección sobre la disposición de headers de la placa industrial Arduino GIGA R1 WiFi.
• Despliega de forma inmediata tableros gráficos de control robustos reduciendo los tiempos de diseño de prototipos a mercado.

Sensor de Orientación y Gestos Avanzados

• El sensor inercial Bosch BMI270 registra de manera automatizada la orientación física espacial tridimensional de la pantalla.
• Permite ajustar de forma dinámica el diseño de los elementos gráficos de la interfaz (modos vertical u horizontal) según la posición del hardware.
• Su panel capacitivo avanzado admite reconocimiento de hasta 5 puntos táctiles simultáneos y captura rutinas de gestos lógicos complejos.

Fusión de Medios para Automatización

• Reúne interfaces de medios completas integrando un micrófono digital de bajo consumo, un LED RGB indicador y cabezales para cámara externa.
• Habilita el desarrollo rápido de asistentes interactivos de voz con respuestas gráficas instantáneas aprovechando el procesamiento en el borde de la placa base.
• El driver de iluminación con bomba de carga estabiliza el brillo de los 16.7 millones de colores frente a caídas temporales de tensión en las líneas.

Tutoriales y Notas de Aplicación Oficiales

Centro de Hardware GIGA Display Shield

Repositorio central permanente y oficial de Arduino Pro para el módulo GIGA Display Shield. Da acceso directo a esquemáticos oficiales, pinouts interactivos completos de ingeniería y la descarga directa de hojas de datos actualizadas.

Ver Hub de Hardware →

Guía de Inicio Técnico del Shield

Aprende a configurar de forma inicial tu entorno local para inicializar el panel TFT de 3.97″ acoplado a la placa base. Muestra cómo instalar las librerías gráficas necesarias, calibrar el touch capacitivo y cargar bocetos de prueba.

Ver Guía de Inicio →
