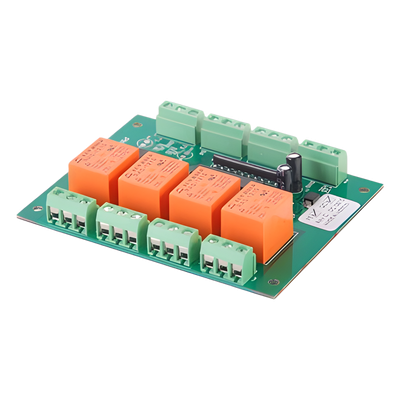

Tarjeta control de esclusas / 2 puertas / 4 relevadores 1A @ 115VAC / 2 triggers 5V / 73x94x20 mm / 12VDC | SIERRA STORE

$ 1,541.61

Marca: Electronic Design

$ 1,541.61

SKU: CES4

IVA INCLUIDO
Solo quedan 85
Entrega estimada en 2–3 días hábiles Confirmamos la fecha al procesar el pedido.
Envío a México Tarifa calculada en checkout
Compra con factura CFDI 4.0
Garantía aplicable según fabricante y asesoría técnica antes de comprar.
  • PayPal
  • OXXO
  • SPEI
Control de 2 puertas para seguridad avanzada
4 salidas de relevador (1A @ 115VAC máx)
2 salidas trigger positivo de pulso a 5V
Entradas S1-S4 para contactos magnéticos NC/NO
Indicación luminosa de puerta abierta por T1-T2
Diseño compacto 73x94x20 mm para fácil instalación

  • EPCOM POWERLINE

    Potenciómetro ( 0 - 1 K ohm ) para reparación de Fuentes EPCOM POWER LINE ( Ajuste de Voltaje )

    8536411000

    Precio regular $ 15.08
    IVA incluido Disponible

Tarjeta electrónica especializada para el control de esclusas de seguridad con capacidad para gestionar dos puertas de forma simultánea e interdependiente. Integra cuatro salidas de relé para el accionamiento de chapas magnéticas o cerraduras eléctricas, junto con dos salidas de trigger positivo de pulso a 5V para comunicación con sistemas de control de acceso o plataformas de gestión centralizada. Las cuatro entradas de sensores S1-S4 admiten configuración NC/NO, permitiendo la conexión de contactos magnéticos estándar de la industria. Las salidas de nivel alto T1-T2 proporcionan indicación luminosa automática cuando se detecta apertura de puerta, facilitando la supervisión visual del estado de la esclusa en tiempo real.

Características principales

  • Control de esclusa para 2 puertas con lógica de seguridad avanzada
  • 4 salidas de relé: 1A @ 115VAC máximo por contacto
  • 2 salidas de trigger positivo de pulso a 5V
  • 4 entradas S1-S4 para contactos magnéticos NC/NO
  • Indicación luminosa de puerta abierta por T1-T2 (5V)
  • Factor de forma compacto: 73 × 94 × 20 mm

Especificaciones técnicas

Alimentación

12 VDC @ 125 mA

Salidas de relé

4 salidas (NO-X, NC-X, C-X por relé)
Capacidad: 1A @ 115VAC máximo

Salidas de trigger

2 salidas de pulso positivo a 5V

Entradas de sensores

S1-S4 para contactos magnéticos
Configuración NC/NO

Indicadores de estado

T1-T2: salidas de nivel alto 5V
Activación al detectar puerta abierta

Dimensiones físicas

73 × 94 × 20 mm
(2.87 × 3.70 × 0.79 pulgadas)

Aplicaciones típicas

Control de acceso para bancos y centros financieros con puertas NC/NO. Requiere equipos de sujeción con modo de operación compatible para esclusas de seguridad intermedia.
