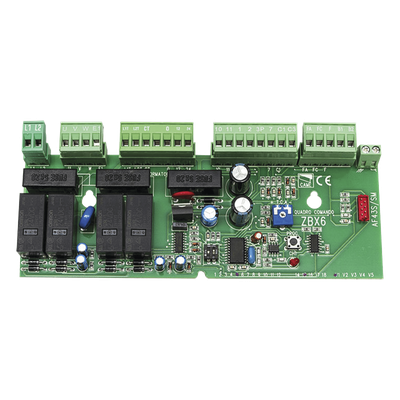

Tarjeta de refacción para motores CAME con tablilla ZBX6 | SIERRA STORE

$ 2,388.70

Marca: CAME

$ 2,388.70

SKU: 3199-ZBX6-110

IVA INCLUIDO
Agotado
Producto bajo pedido. Contáctanos para confirmar disponibilidad y entrega.
Envío a México Tarifa calculada en checkout
Compra con factura CFDI 4.0
Garantía aplicable según fabricante y asesoría técnica antes de comprar.

Avísame cuando esté disponible

Te contactaremos en cuanto haya stock.
  • American Express
  • Apple Pay
  • Google Pay
  • Maestro
  • Mastercard
  • PayPal
  • Shop Pay
  • USDC
  • Visa
  • OXXO
  • SPEI
Tarjeta de reemplazo para motores CAME ZBX6
Diseño para uso residencial e industrial
Alimentación 230V AC, salida 24V AC 20W máximo
Control de motorreductor y lámpara intermitente 230V AC
Configuración DIP para funciones de seguridad y temporización
Conexión para fotocélulas y control remoto inalámbrico

  • CAME

    Mástil Semi-Tubular / Aluminio Lacado Blanco / 4 m (13.1 ft) / Perfil Semi-Elíptico / A Prueba de Choque / Compatible KX-BG-GA

    001-G03750

    Precio regular $ 5,234.45
    IVA incluido Disponible

  • CAME

    Cremallera Módulo 4 / Acero Galvanizado 22x22 mm / Hasta 1800 kg / 3.28 ft

    009-CGZ

    Precio regular $ 473.69
    IVA incluido Disponible

  • CAME

    Kit de Operadores para Puertas Abatibles / 3 m (9.8 ft) / 400 kg / 24 VCC / IP44 / Semi-Intensivo

    001-U7136

    Precio regular $ 21,157.05
    IVA incluido 18 pzas.

  • CAME

    Juego de fotoceldas / Alcance 10 m / IP54 / 12-24 VCC/VCA / Relé NC 1A / 46 x 108 x 23 mm

    001-DIR10

    Precio regular $ 1,293.10
    IVA incluido Disponible

  • CAME

    Receptor Inalámbrico / 433.92 MHz / 12-24 VDC / IP20 / -20°C a +55°C

    001-AF-43S

    Precio regular $ 731.33
    IVA incluido Disponible

  • CAME

    Transformador de Voltaje / Entrada 230 VCA / Salida 24 VCA / Para Cuadro de Mando ZL38

    119-RIR239

    Precio regular $ 1,635.19
    IVA incluido 1 pzas.

  • YONUSA

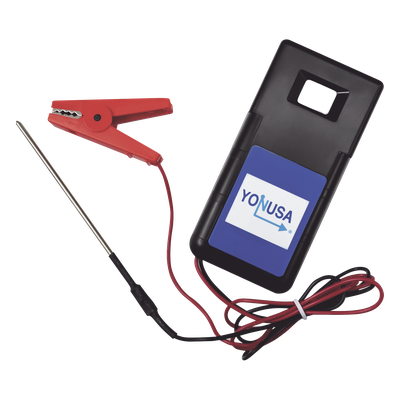

    Voltímetro para Cerco Eléctrico / Rango 200 a 9,900V / Frecuencia 1 Hz a 8 Hz / Gabinete Uso Rudo Exterior / Autonomía 10 Meses / Auto

    VOL9900

    Precio regular $ 5,350.69
    IVA incluido 8 pzas.

  • CAME

    Muelle Equilibrado / Ø 55 mm / Resorte Rojo / Puertas Peso Medio / Acero Resistente a Corrosión

    001-G06080

    Precio regular $ 1,004.32
    IVA incluido Disponible

Accesorios compatibles

  • ACCESSPRO

    ACCESSPRO PRO6RFBLU - (Nueva Generación) Lector RFID UHF + BLUETOOTH / LARGO ALCANCE 6 METROS / CLIMAS EXTREMOS / Programación desde

    PRO6RFBLU

    Precio regular $ 6,814.07
    IVA incluido Disponible

Descripción

  • Tarjeta electrónica de reemplazo para motores CAME
  • Modelo: ZBX6
  • Número de pieza: 3199ZBX6110
  • Para aplicaciones residenciales e industriales

Precauciones

  • Antes de instalar, cortar la tensión de línea
  • Si existen baterías, desconectarlas antes de la instalación
  • Para activar el módulo AF, mantener presionado PROG o CH1
  • Si no se utilizan ciertos terminales, deben hacerse puentes entre ellos
Conexiones Eléctricas
  • L1 - L2: Alimentación 230V AC
  • 10 - 11: Salida 24V AC - 20W máx.
  • U - W - V: Motorreductor 230V AC
  • W - E1: Lámpara intermitente 230V AC - 25W máx.
  • 11 - FC: Testigo cancela abierta 24V AC - 3W máx.
  • 11 - FA: Testigo cancela cerrada 24V AC - 3W máx.
Control y Seguridad
  • 2 - 7: Pulsador de mando ABRE-CIERRA-INVERSIÓN (contacto NA)
  • F - FA: Final de carrera en apertura (contacto NC)
  • F - FC: Final de carrera en cierre (contacto NC)
  • 2 - C1: Conexión fotocélulas para reapertura durante cierre (contacto NC)
Configuración
  • DIP 1: Acción conservada (ON: desactiva el transmisor)
  • DIP 2: Cierre automático con tiempo de espera regulable
  • TRIMMER TCA: Ajuste de tiempo de espera: 1 a 120 segundos
  • FASTON: Limitador de par (posiciones 1 a 4)

Activación del Mando Radio

  • Conectar el cable TOP-RG58 de la antena
  • Insertar la tarjeta AF en la placa electrónica
  • La placa reconoce la tarjeta AF al restablecer la alimentación
  • Mantener presionado PROG o CH1 hasta que el LED parpadee
  • Presionar un pulsador del emisor para enviar el código

Documentación

Para una descripción más detallada de las conexiones eléctricas y funciones, consultar el manual en http://docs.came.com

Información Ambiental

  • Los componentes del embalaje pueden desecharse como residuos sólidos urbanos
  • Los componentes del producto deben separarse y eliminarse de forma diferenciada
  • Verificar la legislación vigente en el lugar de instalación para eliminación
  • No desechar los componentes en el medio ambiente

Actualización de Contenido

Los contenidos del manual son susceptibles de modificaciones en cualquier momento y sin obligación de previo aviso.
