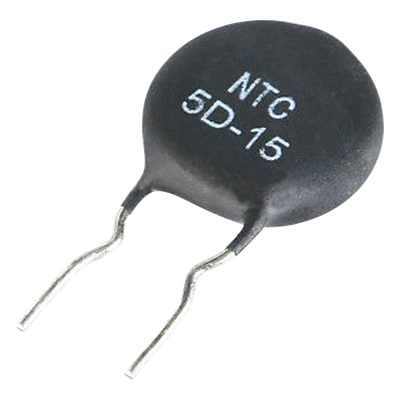

Termistor Limitador de Corriente, 3.2 Amp., NTC 10 Ohm, 10 X 4 mm, Inrush. | SIERRA STORE

Aplicaciones

Control de corriente de entrada en fuentes de alimentación conmutadas, lámparas fluorescentes, inversores, motores, entre otros.

Criterios de Selección

Para seleccionar el termistor adecuado se deben considerar los siguientes criterios:

1. Imáx: La corriente máxima en estado estable está determinada por la vida útil aceptable del producto final. La ecuación de equilibrio térmico es: Power = I²R = δ(T - TA).
2. La segunda consideración es entender la corriente de entrada máxima permitida, generalmente especificada por los componentes en línea con el termistor, como el puente de diodos.
3. La tercera consideración es conocer la capacitancia total del dispositivo a proteger. La capacitancia aparece como un cortocircuito al sistema en el momento de la conexión.

Consideraciones de Diseño

El termistor NTC es ideal para limitar la corriente de entrada ya que funciona como una resistencia que disminuye desde un valor alto en frío hasta un valor bajo cuando se calienta por la corriente que fluye a través de él. Algunos factores importantes a considerar cuando se diseña un termistor NTC como limitador de corriente de entrada son:

• Corriente de sobretensión máxima permitida en el encendido
• Coincidencia del termistor con el tamaño de los capacitores de filtro
• Valor máximo de corriente en estado estable
• Temperatura ambiente máxima
• Vida útil esperada de la fuente de alimentación

Energía de Sobretensión en el Encendido

En el momento en que el circuito se energiza, los capacitores de filtro en una fuente conmutada aparecen como un cortocircuito, y en un corto período de tiempo almacenarán una cantidad de energía igual a ½CV². Toda la carga que almacenan los capacitores debe fluir a través del termistor. La cantidad de energía generada en el termistor durante este período de sobretensión depende de la forma de onda del voltaje de la fuente. Una buena aproximación para la energía generada por el termistor durante este período es ½CV² (energía almacenada en el capacitor de filtro).

Para el CL-110, la energía máxima que puede manejar es de 4.32 Joules, lo que se basa en un balance de energía dado por la ecuación:

Pdt = HdT + δ(T - TA)dt

Donde:

• P = Potencia generada en el NTC
• t = Tiempo
• H = Capacidad térmica del termistor
• T = Temperatura del cuerpo del termistor
• δ = Constante de disipación
• TA = Temperatura ambiente

Derating para Temperaturas Ambientes Elevadas

Para ajustar la corriente máxima en estado estable para operación a temperaturas ambiente elevadas, se debe utilizar la siguiente ecuación:

Iderated = √(1.1425 - 0.0057 x TA) x Imáx @ 25°C

Esta ecuación permite calcular la corriente máxima permitida a diferentes temperaturas ambiente.

Opciones Disponibles

El CL-110 está disponible con diferentes configuraciones:

• Para terminales doblados, agregar sufijo 'A'
• Para empaque en cinta y carrete según EIA RS-468A para inserción automática, agregar sufijo 'B'
