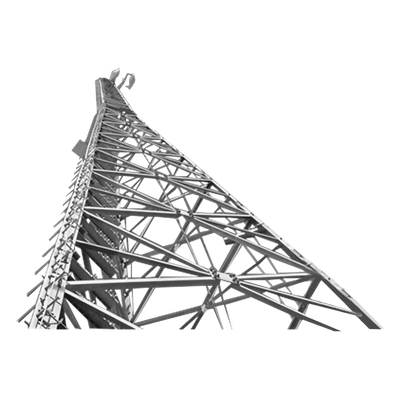

La torre autosoportada SuperTitan S100 es una solución modular diseñada para aplicaciones críticas en telecomunicaciones, servicios de emergencia y sistemas SCADA. Su construcción en secciones de 10 pies (3.048 m) permite una configuración flexible que se adapta a distintos requerimientos de altura y capacidad de carga. Fabricada con acero galvanizado, esta torre de 90 pies (27.43 m) cumple con los estándares ANSI-TIA-222 F y G, garantizando resistencia estructural en condiciones adversas. El sistema de empaque optimizado reduce significativamente los costos de transporte, facilitando su despliegue en sitios remotos o de difícil acceso.
Características Principales
- Altura máxima modulable hasta 190 pies con secciones adicionales
- Estructura conforme a estándar ANSI-TIA-222 F/G
- Secciones modulares de 10 pies (3.048 m) para fácil ensamblaje
- Resistencia a vientos de hasta 120 mph (193.1 km/hr)
- Diseño optimizado para servicios de emergencia y sistemas SCADA
- Sistema de empaque innovador que reduce costos de flete
Especificaciones Técnicas
Configuración General
TipoAutosoportada
ModeloS-100
Altura total27.43 m (90 ft)
Altura máxima modular190 ft
Altura por sección10 ft (3.048 m)
Normativa y Diseño
Estándar principalANSI-TIA-222 F/G
Estándar de diseñoTIA/EIA-222
AcabadoGalvanizado
Incluye anclajeSí
Capacidad de Carga por Viento
Condición 190 mph (144.8 km/hr)
Condición 2105 mph (168.9 km/hr)
Condición 3120 mph (193.1 km/hr)
Área de Antenas Permisible (ft²)
EIA Rev. Clase 10.75' hielo
EIA Rev. Clase 20.75' hielo
Nota: La torre SuperTitan KD permite múltiples configuraciones mediante la adición de secciones modulares, variando tanto la altura total como la capacidad de carga según los requerimientos específicos del proyecto.
