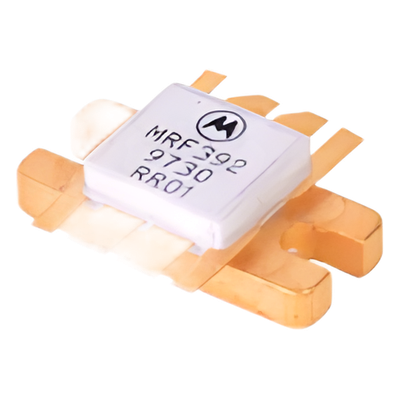

Transistor NPN de Alta Frecuencia / 30-500 MHz / 28 Vcc / 10 dB / 125 W / Push-Pull | SIERRA STORE

$ 1,317.25

Marca: SYSCOM

$ 1,317.25

SKU: MRF392

IVA INCLUIDO
Agotado
Producto bajo pedido. Contáctanos para confirmar disponibilidad y entrega.
Envío a México Tarifa calculada en checkout
Compra con factura CFDI 4.0
Garantía aplicable según fabricante y asesoría técnica antes de comprar.

Avísame cuando esté disponible

Te contactaremos en cuanto haya stock.
  • PayPal
  • OXXO
  • SPEI
Doble transistor en encapsulado push-pull integrado
Redes de adaptación de impedancia incorporadas
Metabolización de oro para mayor confiabilidad
Operación estable con VSWR 30 1 sin degradación
Eficiencia del 50-55% en amplificación de RF
Rango térmico extendido de -65°C a +150°C

Accesorios compatibles

Transistor NPN de silicio diseñado para aplicaciones de alta frecuencia en el rango de 30 a 500 MHz. Integra dos transistores en configuración push-pull con emisores comunes, optimizando el rendimiento en sistemas de amplificación de RF. Ofrece una potencia de salida de 125 W a 400 MHz con ganancia de 10 dB y eficiencia del 55%, incluyendo redes de adaptación de impedancia integradas que simplifican el diseño de circuitos.

Características Principales

  • Transistor NPN de silicio para alta frecuencia
  • Rango operativo: 30-500 MHz
  • Tensión colector-emisor: 28 Vcc
  • Ganancia: 10 dB con eficiencia del 55%
  • Potencia de salida: 125 W a 400 MHz
  • Doble transistor en encapsulado push-pull
  • Configuración de emisores comunes
  • Redes de adaptación de impedancia integradas
  • Metabolización de oro
  • VSWR 30:1 sin degradación

Especificaciones Técnicas

Máximos Permisibles

VCEO: 30 VDC

VCBO: 60 VDC

VEBO: 4.0 VDC

IC: 16 A DC

PD: 270 W (a TC = 25°C)

Derate: 1.54 W/°C

TSTG: -65 a +150 °C

TJ: 200 °C

Características Térmicas

RθJC: 0.65 °C/W

Características Eléctricas

HFE: 40-100 (a IC = 1.0 A DC)

COB: 75-95 pF

Características de Operación

Ganancia: 8-10 dB

Eficiencia: 50-55%

VSWR: 30:1 sin degradación

Impedancia: 20 Ω

Configuración

Dos transistores en un solo encapsulado

Configuración push-pull

Emisores comunes

Redes de adaptación de impedancia integradas

Metabolización de oro
