Transistor NPN RF / 175 MHz / 100 W / 12.5 Vcc / Alta Eficiencia / VHF-FM | SIERRA STORE

$ 4,081.26

Marca: TPL COMMUNICATIONS

$ 4,081.26

SKU: B2-160

IVA INCLUIDO
Solo quedan 4
Entrega estimada en 2–3 días hábiles Confirmamos la fecha al procesar el pedido.
Envío a México Tarifa calculada en checkout
Compra con factura CFDI 4.0
Garantía aplicable según fabricante y asesoría técnica antes de comprar.
  • American Express
  • Apple Pay
  • Google Pay
  • Maestro
  • Mastercard
  • PayPal
  • Shop Pay
  • USDC
  • Visa
  • OXXO
  • SPEI
Operación estable en banda VHF hasta 175 MHz para transmisores FM
Potencia de salida de 100 W con ganancia de 6.0 dB en RF
Impedancia optimizada entrada 1.5-j0.9 Ω y carga 0.5-j1.0 Ω
Disipación térmica de 270 W con resistencia térmica de 0.65 °C/W
Voltajes de ruptura elevados VCB 36 V, VCE 18 V, VEB 4.0 V
Corriente de colector de 20 A para amplificadores de potencia RF

  • TPL COMMUNICATIONS

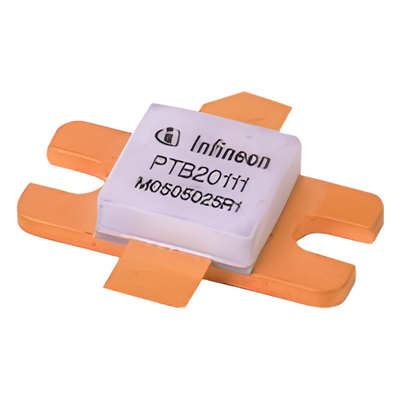

    Módulo Amplificador RF / 860-900 MHz / 85 W Clase AB / NPN Emisor Común / Ganancia 8.5-9.5 dB / Tolerancia Desadaptación 10:1

    PTB-2011-1

    Precio regular $ 163.37
    IVA incluido 4 pzas.

  • TPL COMMUNICATIONS

    Transistor Bipolar NPN / 160 MHz / 13.6 Vcc / 40 Watt / VHF

    B2-223

    Precio regular $ 2,105.04
    IVA incluido 3 pzas.
  • Clip plástico para radios A520T y A580T - ABELL

    ABELL

    Clip plástico para radios A520T y A580T

    ABC-580

    Precio regular $ 51.01
    IVA incluido Disponible
  • Cargador Inalámbrico 2 en 1 25W / Tecnología Magnética Qi 2 / 15W para Teléfono + 5W para Auriculares / Puerto USB-C 5W / ...

    Conector Receptáculo / 11 Terminales / Paso 1.25 mm / Arneses Móviles Kenwood Series 102

    35316

    Precio regular $ 50.33
    IVA incluido Disponible

  • Sierra Select

    Pastilla para micrófono KMC30

    T9-B006-900

    Precio regular $ 126.43
    IVA incluido 5 pzas.

  • Sierra Parts

    Fusible Automotriz de 10 Amper.

    FUSIBLEAUTO10A

    Precio regular $ 2.63
    IVA incluido Disponible

  • RAMSEY

    Capacitor de Tantalio tipo SMD de 100 uFd, 10 Vcc para C12, C13 y C25 del Monitor COM-3010.

    CATA-5

    Precio regular $ 138.02
    IVA incluido 2 pzas.

  • RAMSEY

    Capacitor Electrolítico de 680 uFd (o 1000 uFd), 16 Vcc para C1 y C3 del MONITOR COM-3010.

    CAEL-38

    Precio regular $ 124.13
    IVA incluido 1 pzas.

Transistor NPN de silicio diseñado para aplicaciones de radiofrecuencia en la banda VHF, con operación optimizada hasta 175 MHz. Proporciona una potencia de salida de 100 W con una relación de ganancia de 6.0 dB, ideal para transmisores FM y amplificadores de potencia RF. Su arquitectura de alta eficiencia energética y características térmicas controladas permiten operación sostenida en condiciones de alta demanda. Las impedancias de entrada y carga están especificadas para facilitar el diseño de redes de adaptación en circuitos de RF profesionales.

Características Generales

  • Transistor NPN de silicio para aplicaciones RF
  • Frecuencia operativa de hasta 175 MHz
  • Potencia de salida máxima de 100 W
  • Voltaje de colector de 12.5 Vcc
  • Diseño robusto para alta eficiencia energética
  • Aplicaciones: sistemas de comunicación VHF, transmisores FM, amplificadores de potencia RF

Especificaciones RF

  • Frecuencia: 175 MHz
  • Potencia de salida: 100 W
  • Relación de ganancia: 6.0 dB
  • Impedancia entrada: 1.5 - j0.9 Ω
  • Impedancia carga: 0.5 - j1.0 Ω

Especificaciones Eléctricas

  • Voltaje colector-base (VCBO): 36 V
  • Voltaje colector-emisor (VCEO): 18 V
  • Voltaje emisor-base (VEBO): 4.0 V
  • Corriente de colector (IC): 20 A
  • Disipación de potencia: 270 W

Especificaciones Térmicas

  • Resistencia térmica (junto-case, RθJC): 0.65 °C/W
  • Temperatura de almacenamiento: -65 a +200 °C
