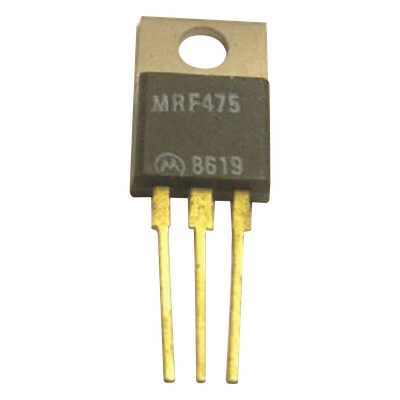

Transistor RF de Potencia NPN / 30 MHz / 13.6 Vcc / 4.0 A / 10 W / TO-220AB | SIERRA STORE

$ 503.77

Marca: SYSCOM

$ 503.77

SKU: MRF475

IVA INCLUIDO
Agotado
Producto bajo pedido. Contáctanos para confirmar disponibilidad y entrega.
Envío a México Tarifa calculada en checkout
Compra con factura CFDI 4.0
Garantía aplicable según fabricante y asesoría técnica antes de comprar.

Avísame cuando esté disponible

Te contactaremos en cuanto haya stock.
  • PayPal
  • OXXO
  • SPEI
Operación hasta 30 MHz para amplificación RF
Potencia de salida de 10 W con alta eficiencia del 40%
Ganancia de potencia de 10-12 dB en banda HF
Paquete TO-220AB con disipación térmica optimizada
Rango de temperatura operativa -65°C a +150°C
Configuración emisor común para diseño simplificado

Accesorios compatibles

Transistor NPN de potencia RF fabricado en silicio, diseñado para aplicaciones de amplificación en alta frecuencia hasta 30 MHz. Ofrece una potencia de salida de 10 W con alta eficiencia energética del 40%, ideal para equipos de comunicación y transmisores en banda HF. Su encapsulado TO-220AB con configuración emisor común facilita la integración en diseños de RF. Soporta corrientes de colector hasta 4.0 A con excelente disipación térmica gracias a su resistencia térmica unión-carcasa de 12.5°C/W.

Características Principales

  • Transistor NPN de potencia RF en silicio
  • Frecuencia operativa hasta 30 MHz
  • Tensión colector-emisor: 13.6 Vcc nominal
  • Corriente máxima de colector: 4.0 A
  • Potencia de salida: 10 W
  • Paquete TO-220AB con configuración emisor común

Especificaciones Técnicas

Máximos Ratings Absolutos

Corriente de colector (IC) 4.0 A
Tensión colector-emisor (VCE) 18 V
Tensión colector-base (VCB) 48 V
Disipación de potencia (PD) 10 W @ TC = 25°C
Temperatura de almacenamiento (TSTG) -65°C a +150°C
Temperatura de unión (TJ) -65°C a +150°C

Características Térmicas

Resistencia térmica unión-carcasa (θJ-C) 12.5°C/W

Características Eléctricas

BVCEO @ IC = 20 mA 18 V
BVCES @ IC = 50 mA 48 V
BVEBO @ IE = 5.0 mA 4.0 V
ICBO @ VCB = 25 V 1.0 mA
hFE @ VCE = 5.0 V, IC = 500 mA 30-60
COB @ VCB = 13.6 V, f = 1.0 MHz 125-145 pF
Ganancia de potencia (GP) 10-12 dB
Eficiencia (η) @ POUT = 12 W PEP, VCC = 13.6 V, f = 2.0 MHz, ICQ = 300 mA 40%
Distorsión de intermodulación (IMD) -30 dB

Configuración Física

Paquete TO-220AB (Common Emitter)
Pin 1 Base
Pin 2 Colector
Pin 3 Emisor
Tab (aleta de disipación) Colector
